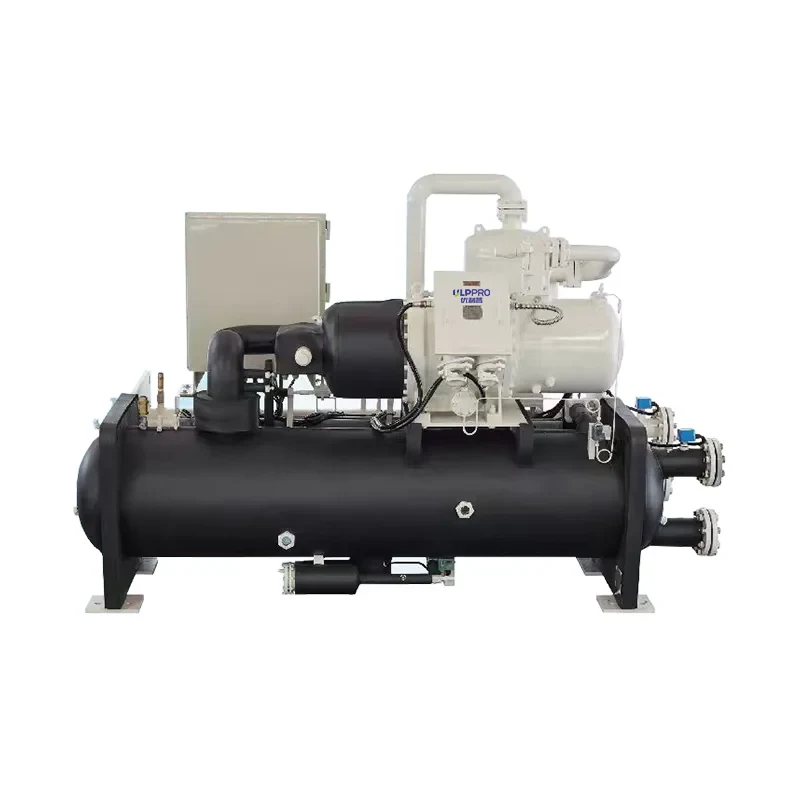

高温スクリューヒートポンプ

システム設計

これらの高温スクリュー ヒート ポンプは、設計段階で高温動作向けに体系的に最適化されています。冷媒の循環経路がより安定し、内部の圧力分布がよりバランスが取れ、主要コンポーネントが常に妥当な範囲内で動作します。

高温出力を長時間維持できるため、連続運転シナリオにより適しています。

ネジ構造

スクリュー構造には、高温用途においていくつかの固有の利点があります。

継続的な圧縮プロセスにより、よりスムーズな操作が可能になります。

均一な内部応力、長時間の全負荷運転に適しています

変化する動作条件に対するより強力な適応性

高温温水、熱回収、産業用暖房の分野では、高温スクリュー ヒート ポンプはハイエンドの選択肢ではなく、より安全でより成熟した選択肢です。

構造設計の観点から、このユニットは蒸発と凝縮のプロセスを最適化し、冷媒が熱交換器内の熱交換に完全に参加できるようにし、それによって非効率なエネルギー損失を削減します。

インストール

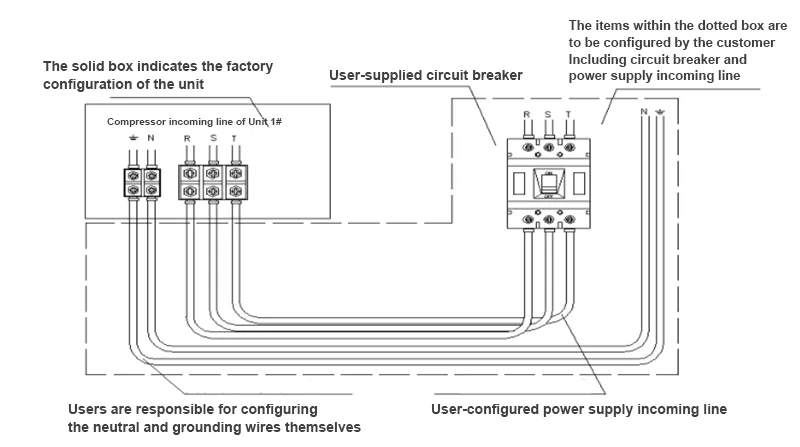

低圧スクリュー圧縮機ユニット単体配線図

ボックス内の設定は工場出荷時のデフォルト構成です。

点線のボックスは、顧客がカスタマイズできる設定を示します。

1) お客様の分電盤から電力盤までの電力線（三相5線）、電線の仕様、線径は電気パラメータ表に規定されています。 （配線はお客様自身で行ってください。）

2) 電源キャビネットの電源出入口は上から出す方式です。

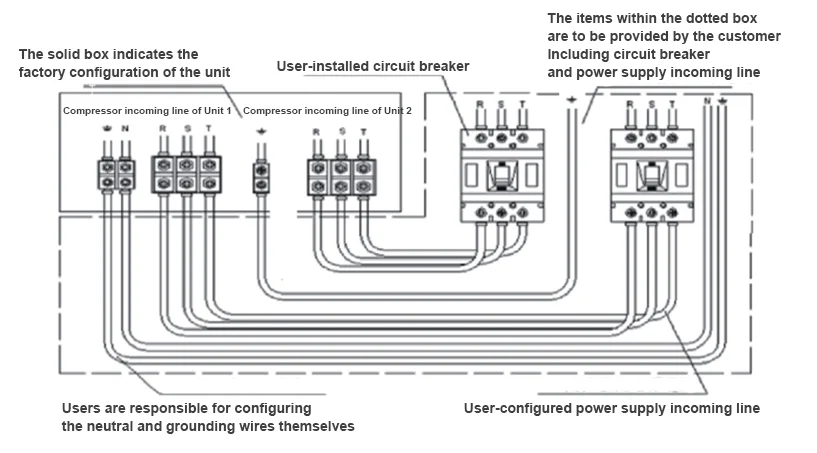

低圧スクリュー圧縮機ユニットダブルユニット配線図

1) お客様の分電盤から電力盤までの電力線（三相5線）、電線の仕様、線径は電気パラメータ表に規定されています。 （配線はお客様自身で行ってください。）

2) 電源キャビネットの電源出入口は上から出す方式です。

電気的パラメータ表

シングルコンプレッサーユニット

注：サーキットブレーカーはお客様にて選定していただきます。モーター保護型サーキットブレーカーをご使用ください。シングルユニットユーザーの場合は 1 本の電源ラインが必要で、デュアルユニットユーザーの場合は 2 本の電源ラインが必要です。上記の電気パラメータは理論上の計算値です。実際のパラメータを参照してください。

デュアルコンプレッサーユニット

注：サーキットブレーカーはお客様にて選定していただきます。モーター保護型サーキットブレーカーをご使用ください。シングルユニットユーザーの場合は 1 本の電源ラインが必要で、デュアルユニットユーザーの場合は 2 本の電源ラインが必要です。上記の電気パラメータは理論上の計算値です。実際のパラメータを参照してください。

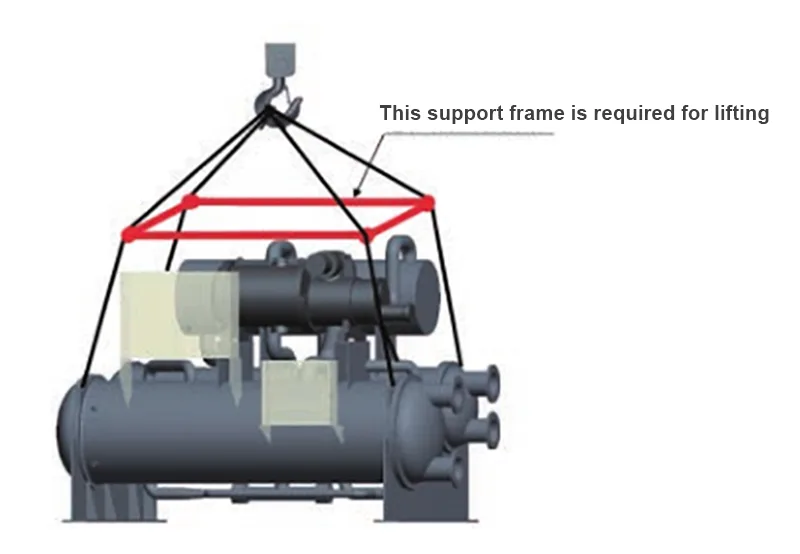

ユニット昇降図（昇降にはこの支持金具が必要です。）
