オイルフリースクロールエアコンプレッサー

ULPPRO はオイルフリースクロールエアコンプレッサの産業機器メーカーおよびサプライヤーであり、圧縮空気システムの研究開発、製造、および長期運用価値管理に専念しています。

お問い合わせを送信

製品説明

スクロールエアコンプレッサーの動作原理

スクロール圧縮機の主なコンポーネントは、形状は同じですが、互いに位相が 180 度ずれて配置された 2 つのインボリュートスクロールラップです。 1 つは固定スクロールで、もう 1 つは偏心軸によって駆動され、自転せずに固定スクロールの軸の周りを公転する旋回スクロールです。動作中、2 つのスクロールは複数の点で接触し、シールラインを形成します。 2 つのスクロールの端面を適切にシールすることにより、いくつかの三日月形のガスポケットが作成されます。周回スクロールが回転すると、2 つのスクロール間の接触点がスクロールの曲線に沿って連続的に移動し、これらの三日月形のポケットのサイズと形状が常に変化します。圧縮機の吸入口は固定スクロールハウジングの上部にあります。偏心軸が時計回りに回転すると、ガスは吸入口から吸入室に入り、吸入室につながっている外側の三日月型ポケットに吸い込まれます。これらの外側のポケットが吸入チャンバーから閉じると、その密閉容積は連続的に縮小しながら固定スクロールの中心に向かって徐々に移動し、それによってガスが圧縮され圧力が上昇します。

圧縮機構

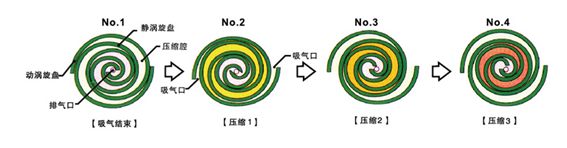

旋回スクロールは図のNo.1→No.2→No.3→No.4の順に回転します。移動すると、対応する位置にある三日月型の圧縮室の容積が徐々に減少します。ガスは圧縮された後、中央の吐出口から吐出されます。

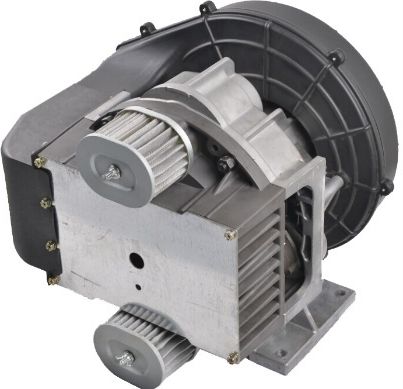

オイルフリースクロールコンプレッサーユニット

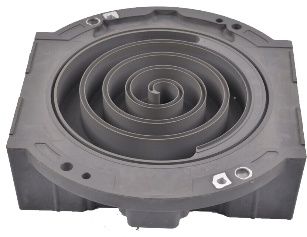

固定スクロール

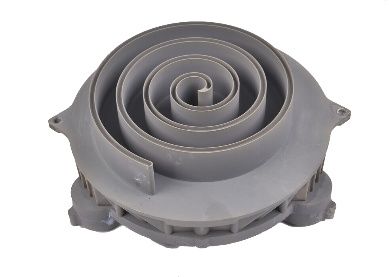

周回スクロール

利点と特徴

1. 高い信頼性

1）スクロールコンプレッサーは主要部品が少なく、ピストンコンプレッサーに比べてわずか 1/8 です。この部品点数の大幅な削減は、信頼性を向上させるための重要な要素です。

2）回転半径が小さいため、摩耗が少なく、機械効率が高く、振動が低くなります。

3）科学的に制御されたユニット全体のシステムにより、安定性がさらに向上します。

2. 騒音が最も少ない

1）吸排気バルブや複雑な可動機構がないため、弁板のノック音やガス破裂音がなくなり、騒音レベルが大幅に低減されます。

2）連続的かつ安定した吸入・吐出プロセスにより、空気流の脈動が極めて小さい。

3）15 HP (11 kW) スクロールエアコンプレッサーの騒音レベルはわずか 62 dBA なので、ほぼどこにでも設置でき、設置コストを大幅に節約しながら環境要件も満たします。

3. エネルギー消費量が最小

1）吸気過給効果とクリアランスボリュームがないため、スクロールエアコンプレッサーの体積効率は98％以上に達します。

2）圧縮プロセスは複数の作動室で段階的に行われるため、隣接する室間の圧力差が非常に小さく、漏れが非常に少なくなります。多段階圧縮プロセスにより、高い熱効率も確保されます。

3）吸排気バルブがないため、吸排気時の抵抗損失がほぼゼロです。可動機構による摩擦摩耗がなく、機械効率が高い。これが、スクロールコンプレッサーが他のタイプのエアコンプレッサーと比較して大幅なエネルギー節約を達成できる主な理由です。

4. 最低のメンテナンスコスト

コンプレッサーユニット内のコンポーネントが少なく、特に摩耗部品が少ないため、部品交換の可能性が大幅に減少します。また、消耗部品の交換周期が長いため、メンテナンスの負担が少なく、メンテナンスコストも低く抑えられます。

5. 100%オイルフリーの圧縮空気

オイルフリーの圧縮空気を生成できるのはオイルフリーのエアコンプレッサだけです。製薬、食品、精密エレクトロニクス、または同様の業界で生産が行われる場合でも、リスクを回避することが不可欠です。高純度の圧縮空気を必要とする用途には、オイルフリーの圧縮空気ソリューションが必要とされるのはこのためです。オイルを使用しないということはリスクがないことを意味します。つまり、汚染のリスクがなく、製品に損傷を与えたり安全を損なうリスクがなく、生産停止のリスクもありません。つまり、オイルを使用しないということは、苦労して獲得した評判にリスクがないことを意味します。

省エネ、低消費電力、簡単操作。

オイルフリースクロールエアコンプレッサーの技術パラメータ

モデル	力		定格圧力		無料の空気配送			寸法			ホストマシン	重さ		空気出口	注記
	力		定格圧力		無料の空気配送			L	W	H	ホストマシン	重さ		空気出口
	kW	馬力	バー	psig	l/s	m3/分	CFM	mm	mm	mm	個	kg	ib	インチ/ミリメートル
ULPW-04 サム	3.7	5	8-10	116-145	7	0.4	14	730	610	880	1*04	200	441	G3/4	ボックスタイプ
ULPW-04 ジャム	3.7	5	8-10	116-145	7	0.4	14	1300	840	1480	1*04	300	661	G1	外部一体型200L
ULPW-04 ジャム	3.7	5	8-10	116-145	7	0.4	14	1400	900	1480	1*04	350	772	G3/4	内蔵一体型80L
ULPW-06 サム	5.5	7.4	8-10	116-145	10	0.6	21	730	610	880	1*06	210	463	G3/4	ボックスタイプ
ULPW-06 ジャム	5.5	7.4	8-10	116-145	10	0.6	21	1300	840	1480	1*06	310	683	G1	外部一体型200L
ULPW-06 ジャム	5.5	7.4	8-10	116-145	10	0.6	21	1400	900	1480	1*06	360	794	G3/4	内蔵一体型80L
ULPW-08 サム	7.5	10.1	8-10	116-145	13	0.8	28	1170	700	1080	2*04	380	838	G1	ボックスタイプ
ULPW-08 ジャム	7.5	10.1	8-10	116-145	13	0.8	28	1755	840	1640	2*04	480	1058	G1	外部一体型200L
ULPW-08 ジャム	7.5	10.1	8-10	116-145	13	0.8	28	1810	820	1750	2*04	500	1102	G1	内蔵一体型200L
ULPW-12 サム	11	14.8	8-10	116-145	20	1.2	42	1170	700	1080	2*06	400	882	G1	ボックスタイプ
ULPW-12 ジャム	11	14.8	8-10	116-145	20	1.2	42	1755	840	1640	2*06	500	1102	G1	外部一体型200L
ULPW-12 ジャム	11	14.8	8-10	116-145	20	1.2	42	1810	820	1750	2*06	550	1213	G1	内蔵一体型200L
ULPW-18 サム	16	21.5	8-10	116-145	30	1.8	64	1170	700	1550	3*06	600	1323	G1	ボックスタイプ
ULPW-24 サム	22	29.5	8-10	116-145	40	2.4	85	1550	1170	1075	4*06	800	1764	G11/2	ボックスタイプ
ULPW-30 サム	27	36.2	8-10	116-145	50	3	106	1550	1170	1550	5*06	1080	2381	G11/2	ボックスタイプ
ULPW-36 サム	33	44.3	8-10	116-145	60	3.6	127	1550	1170	1550	6*06	1200	2646	G11/2	ボックスタイプ
ULPW-42 サム	38	51	8-10	116-145	70	4.2	148	2320	1450	1700	7*06	1400	3086	G2	ボックスタイプ
ULPW-48 サム	44	59	8-10	116-145	80	4.8	169	2320	1450	1700	8*06	1500	3307	G2	ボックスタイプ
ULPW-54 サム	49	65.7	8-10	116-145	90	5.4	191	2320	1450	1700	9*06	1650	3638	G2	ボックスタイプ
ULPW-12SAM-V	3	4	8-10	116-145	20	1.2	42	1170	700	1080	1*1.2	350	772	G1	渦永久磁石
