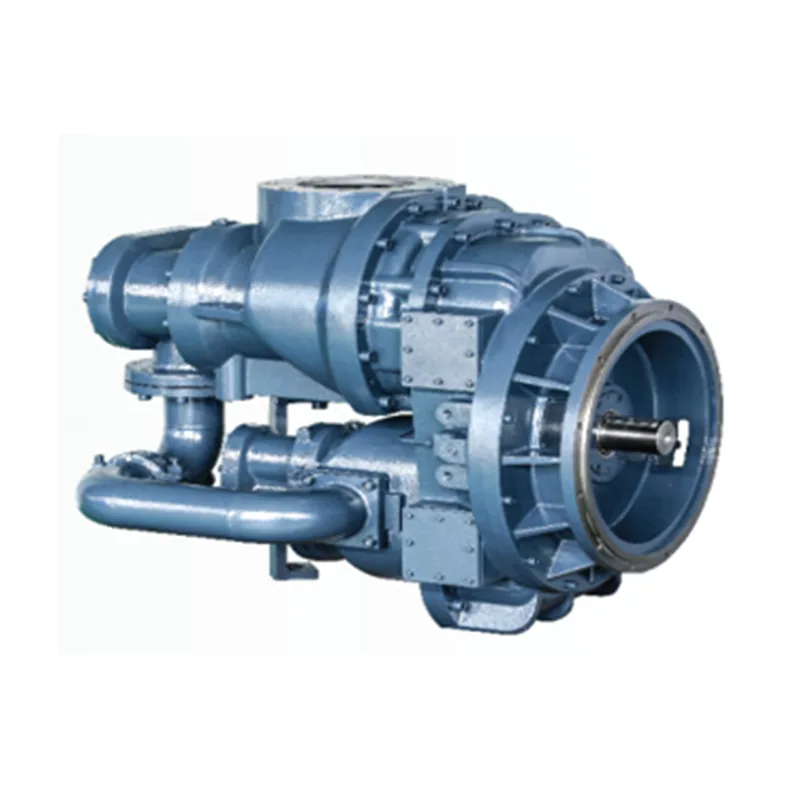

2段エアーエンド

HANBELL は、2 ステージエアエンド装置のコアコンポーネントの世界トップメーカーである Yuzhen に製品を供給しています。 HANBELL は、高性能エアコンプレッサーヘッドの研究、開発、生産を専門とし、正確な製造プロセスと継続的な技術革新を通じて、さまざまな業界に効率的で信頼性の高いパワーコアを提供しています。

お問い合わせを送信

製品説明

完全な製品ポートフォリオ

I. AB-BX 2段シリーズ（大気圧）

主要な技術ハイライト

二段圧縮省エネ技術：二段圧縮+中間オイルインジェクション冷却設計を採用し、等温に近い圧縮プロセスを実現し、従来の一段圧縮と比較してエネルギー効率を12%以上向上させ、長期的な運転コストを大幅に削減します。

一体型ハウジング構造：全体の鍛造ハウジング設計により、別構造の内部漏れ箇所を完全に排除し、圧力損失を5%低減するとともに、機械の耐振動性と耐久性も向上しました。便利な組み立て設計: 標準化されたインターフェイスとモジュール構造により、ユニットの組み立て時間が 30% 短縮され、その後のメンテナンスやコンポーネントの交換がより効率的になります。

パフォーマンスデータ (8 barg)

定格電力(kW)	モデル	ローター速度 (rpm)	風量 (m3/分)	軸出力(kW)	比電力 (kW/m3/分)	オイル容量(L)
55	AB-1030 B1	1490	11.80	63.60	5.36	60
75	AB-1030 B2	1490	15.80	84.60	5.40	75
90	AB-1030 B3	1490	19.10	106.00	5.55	99
110	AB-1560 B2	1490	21.60	118.70	5.50	110
132	AB-1560 B3	1490	24.50	138.70	5.66	127
132	AB-1900 B1	1490	25.70	139.50	5.43	140
132	AB-3300 B1	1490	27.90	148.60	5.33	167
160	AB-1900 B2	1490	30.90	173.00	5.60	149
160	AB-3300 B2	1490	32.30	174.40	5.39	200
185	AB-1900 B3	1490	34.50	189.45	5.49	177
185	AB-3300 B3	1490	36.00	196.00	5.44	214
200	AB-3300 B4	1490	40.70	224.10	5.50	230
200	AB-5600 B1	1490	40.00	211.30	5.28	235
220	AB-3300 B5	1490	45.30	254.00	5.61	238
220	AB-5600 B2	1490	45.60	242.60	5.32	262
250	AB-5600 B3	1490	50.50	272.60	5.40	300
280	AB-5600 B4	1490	54.60	301.20	5.52	330
315	AB-5600 B5	1490	62.20	344.50	5.54	380

一般的なアプリケーションシナリオ: 6.0 ～ 16.0 barg の圧力範囲のさまざまなアプリケーションに適しており、特に次の場合に推奨されます。

自動車製造やエレクトロニクスなど、高いエア供給の安定性が要求される業界。

繊維や染色など、圧縮空気の品質に対する要求が高い生産環境。

大規模な化学プラントやデータセンターなど、継続的かつ信頼性の高い空気供給を必要とする重要なアプリケーション。

II. AB/AC-PM 永久磁石一体型コンプレッサシリーズ（標準圧）

主要な技術ハイライト

高効率永久磁石モーター：第3世代希土類永久磁石同期モーターを搭載し、96％以上の効率を実現。通常の非同期モーターと比較して、全体的な省エネ率は 20% ～ 35% に達します。

同軸ダイレクトドライブ設計: モーターはコンプレッサーヘッドに直接接続されており、従来のカップリングやベルトドライブが不要です。これにより、トランスミッション効率が 100% に近くなり、トランスミッション部品の磨耗やメンテナンスのコストが完全に排除されます。

IP65保護等級：モーターは全閉設計を採用しており、粉塵や湿気の多い環境などの過酷な環境でも安定して動作し、さまざまな複雑な作業条件に適応します。

パフォーマンスデータ (8 barg)

定格電力(kW)	モデル	ローター速度 (rpm)	風量 (m3/分)	電力(kW)
7.5	AB-077PM	3600	1.03	7.9
11	AB-077PM	5200	1.59	11.8
15	AB-130PM	3600	2.34	16.7
18.5	AB-130PM	4300	2.77	20.1
22	AB-240PM	3000	3.59	24.4
30	AB-240PM	4300	5.23	34.9
37	AB-420PM	3600	6.28	40.8
45	AB-420PM	3600	7.55	49.5
45	AB-480RPM	3000	7.38	47.9
55	AB-600RPM	3000	9.25	60.3
75	AB-600RPM	3800	12.1	78.0
75	AB-780RPM	3000	12.1	78.0
7.5	AC-077PM	3600	1.03	7.9
11	AC-077PM	5200	1.59	11.8
15	AC-130PM	3600	2.34	16.7
22	AC-240PM	3000	3.59	24.4
37	AC-420PM	3000	6.28	40.8

一般的な適用圧力範囲: 6.0~10.0/13.0 barg、特に次の用途に適しています。

運用コストに敏感であり、長期的なエネルギー効率のメリットを求める自動化された生産ライン。

食品、製薬、エレクトロニクスなど、騒音と清潔さに対する厳しい要件が求められる業界。

24時間連続稼働や極めて高い機器の信頼性が求められる用途。

Ⅲ． AB-L 一段シリーズ（低圧）

主要な技術ハイライト

6 つのベアリングの堅牢な構造: ローターをサポートするために 6 つの頑丈なベアリングを使用し、負荷容量を 40% 増加させ、動作振動を 1.5 mm/s まで低減し、低圧、高流量条件下での長期安定性を確保します。

高効率プロファイルローター: 流体力学によって最適化された 5:6 歯プロファイルローターは、低圧条件下での内部漏れが少なく、従来のプロファイルよりも体積効率が 3% ～ 5% 高くなります。

最適化された潤滑システム: 大流量オイルポンプと正確なオイル回路設計により、すべてのベアリングとローターの噛み合い面に十分な潤滑が確保され、耐用年数が効果的に延長されます。

パフォーマンスデータ (5 barg)

定格電力(kW)	モデル	ローター速度 (rpm)	風量 (m3/分)	軸出力(kW)	比電力 (kW/m3/分)
15	AB-240L	2950	3.63	15.7	4.33
22	AB-350RL	2950	5.58	25.9	4.64
22	AB-420L	2950	6.33	28.9	4.57
30	AB-480RL	2950	7.72	34.4	4.46
37	AB-600RL	2950	9.26	47.2	5.10
45	AB-780RL	2950	12	55.5	4.63
55	AB-830L	2950	12.8	59.6	4.66
55	AB-1030RL	2950	15.69	74.5	4.75
75	AB-1200RL	2950	18.87	90.3	4.79
90	AB-1320L	2950	22.18	104.6	4.72
110	AB-1560L	2950	24.59	120.4	4.90
132	AB-1900RL	2950	29.95	146.8	4.90
185	AB-2600L	2950	40.3	208.1	5.16
220	AB-3300L	2950	50.1	240	4.79
185	AA-5600L	1490	42.32	194.7	4.60

一般的なアプリケーションシナリオ (圧力範囲 3.0 ～ 5.5 barg):

鉱山の換気やトンネル掘削など、大流量、低圧の空気を必要とするエンジニアリングシナリオ。

下水処理場の曝気槽や繊維工場のエアジェット織機などの産業用途。

材料搬送や風洞試験など、継続的に低圧空気の供給を必要とする用途。

IV.交流一段シリーズ（大気圧）

主要な技術ハイライト

4 つのベアリングの簡素化された設計: 信頼性の高いサポートを確保しながら、設計は 4 つのベアリングに最適化され、よりコンパクトな構造とより競争力のあるコストを実現します。

カバーレスの美しいデザイン：独自のカバーレス構造により、コンプレッサーヘッドがよりシンプルで合理化されたように見えるだけでなく、潜在的な漏れ箇所が減少し、メンテナンスの利便性が向上します。

高い費用対効果: 6.0 ～ 10.0 barg という従来の圧力要件を満たしながら、非常に競争力のある価格を提供するため、中小規模のプロジェクトに最適です。

パフォーマンスデータ (8 barg)

定格電力(kW)	モデル	ローター速度 (rpm)	風量 (m3/分)	軸出力(kW)	比電力 (kW/m3/分)	接続タイプ
7.5	AC-077	3600	1.03	7.3	7.09	ベルト・永久磁石
11	AC-077	5200	1.59	11.0	6.92	ベルト・永久磁石
11	AC-130	3000	1.92	12.7	6.61	ベルト・永久磁石
15	AC-130	3600	2.34	15.6	6.67	ベルト・永久磁石
15	AC-160E	3000	2.30	15.0	6.52	ダイレクトドライブ
22	AC-240	3000	3.59	23.0	6.41	ダイレクトドライブ
30	AC-420S	3000	4.50	31.0	6.89	ダイレクトドライブ
37	AC-420	3000	6.28	38.9	6.19	ダイレクトドライブ

アプリケーションシナリオの圧力範囲: 6.0~10.0 barg、以下の分野で広く使用されています。

中小規模の製造工場、自動車修理サービスセンター、金物加工工場など

小型サンドブラスト装置や塗装装置、空圧工具の動力源として。

初期設備投資コストを重視し、空気消費条件が比較的安定している用途に適しています。

V. AA-H 単段シリーズ（中圧）

コアテクノロジーのハイライト

合金鋼ローター: 20CrMnTi 合金鋼製、鍛造、浸炭焼入れ処理。ローター表面硬度はHRC60に達し、中高圧条件下での強大な応力に耐え、一般材の2倍の長寿命を実現します。

アップグレードされた銅製ベアリング：主要なサポート部品には銅ベースの合金ベアリングが使用されています。従来のスチールベアリングと比較して、高負荷時の耐摩耗性と放熱性が大幅に向上し、メンテナンスサイクルが40,000時間に延長されます。

精密プロファイル設計: 中高圧向けに最適化された 5:6 歯形により、高圧縮比でも優れた体積効率と低騒音レベルが保証されます。

パフォーマンスデータ

モデル	ローター速度 (rpm)	吸引圧力 (barg)	風量 (m3/分)	軸出力(kW)	吐出圧力 (barg)
AA-040H(増圧器)	2950	6.4	0.8	17~33	30~40
AA-140H(増圧器)	2950	6.4	1.7	51'65	30~40
AA-1200RH	2950	0	17.6	158.8	17
AA-1900RH	2950	0	28.2	252	17

一般的な適用圧力範囲: 17.0 ～ 35.0 barg、主に次の用途に使用されます。

ペットボトルのブロー成形やゴムの高圧成形など、瞬間的に高い圧力がかかる生産工程。

高圧気密検査や航空宇宙部品検査などの高度産業分野。

油田ガス注入や深海潜水などの特殊な高圧ガス供給シナリオ。

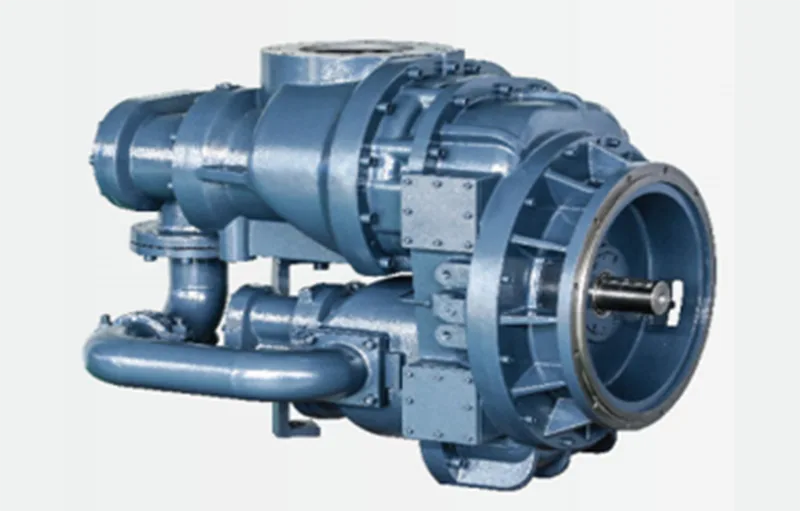

Two stage Air End
