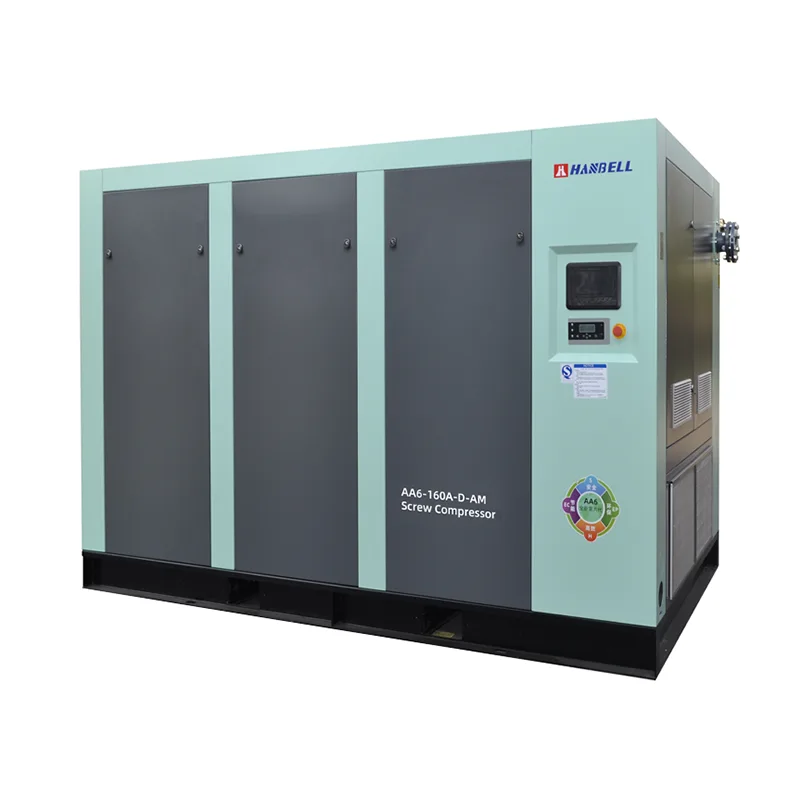

二段圧縮周波数可変スクリューエアコンプレッサー

空気圧縮ソリューションの世界的大手サプライヤーとして、Yuzhen の 2 段階圧縮可変周波数スクリュー空気圧縮機は、その卓越したエネルギー効率により、産業用空気源として好まれる選択肢となっています。

お問い合わせを送信

製品説明

製品の特徴

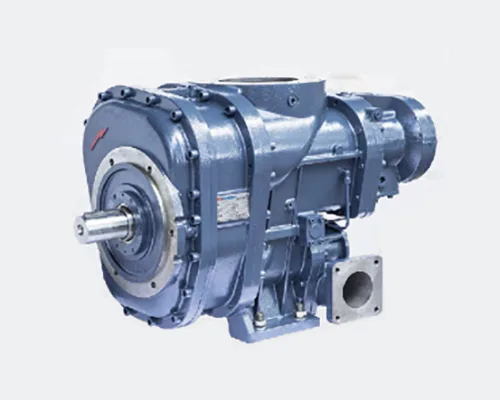

エアコンプレッサーの最も核となる部品、スクリューコンプレッサー本体：

台湾のチームによって設計された二段圧縮可変周波数スクリューエアコンプレッサーは、効率的なABDシリーズ二段圧縮スクリューユニットを採用しています。デュアルの独立した圧縮ステージ、低い圧縮率、低いホスト漏れ、高い体積効率、および同じ空気量で 5 ～ 10% の電力削減を特徴としています。段間オイルミスト噴霧冷却により圧縮断熱効率を高めます。大型ローターと低速伝動方式による1500r/minの低速設計を採用し、低騒音・低振動で高い信頼性を実現しています。

永久磁石可変周波数モデルは、高効率 IE4 永久磁石モータを採用しています。

Hanbell 二段圧縮可変周波数スクリューエアコンプレッサーは、IE4 専用の高効率可変周波数モーターを使用しており、保護等級 IP55、F クラス絶縁、B クラス温度上昇を備えています。輸入ブランドのSKFベアリングを装備し、モーターの長期にわたる安定した信頼性の高い動作を保証します。

遠心ファン：

ハンベルt2段圧縮可変周波数スクリューエアコンプレッサーモデルは、遠心ファンのサイドイントップアウト（トップアウト）設計を採用しています。安定した空気圧、効率的な吸入設計、均一な熱交換、リング温度熱交換の高効率、および本体のオイル噴射温度と効率の向上を備えています。低速大容量遠心ファン設計で省エネ・低騒音です。

クーラーアセンブリ:

「ピン」タイプのクーラーは確実に組み立てられるように設計されています。オイル回路クーラーを別体化し、熱応力変形によるオイルポート入口と出口の大きな温度差による漏れを防ぐクーラーストレスグルーブ設計を採用。シャットダウン中、オイルはクーラーの内部チャネルを完全に保護するために保管されます。

クランピングカップリング:

メンテナンスに便利。エラストマー98SHAは高いトルクを伝達でき、優れた減衰性能を発揮します。

高効率ブランドインテークバルブ:

吸入圧力損失が少ない常閉吸気弁です。緊急停止時には急速に閉まり、緊急停止時の潤滑油の飛散を防ぎます。通常の動作寿命は100万回以上と長寿命です。

インバータ:

国内有名ブランドINOVANCE製インバータを採用。インバータは、高効率な回路設計と高性能演算器を採用し、効率的なエネルギー変換を可能にし、機器の省エネ・環境に優しい運転を実現します。さらに、このインバータは、誘導ベクトル制御、スイッチングベクトル制御、ベクトル励磁制御などの複数の制御モードを提供しており、さまざまな負荷シナリオで効率的で省エネな制御効果を実現できます。

油とガスの分離システム:

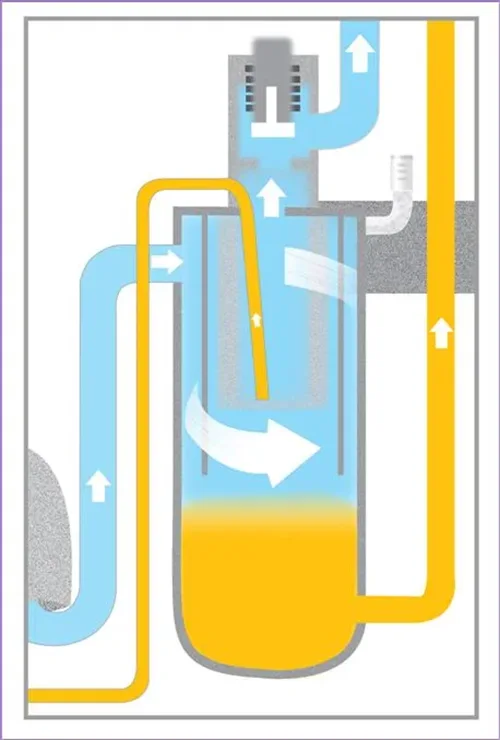

ハンベル油分離コアは濾過面積が非常に大きい設計を採用しています。圧縮空気はオイルタンクに接線方向に入り高速で回転します。重力と遠心力の作用により、オイルは排出され、タンクの壁に沿って底に沈みます。その後、フィルタコアによるさらなるろ過が行われ、ろ過後の圧縮空気の油分含有量は 3 PPM 以下となり、空気の品質が確保されます。

石油およびガスのパイプラインシステム:

O リングと ED リングのソフトシール設計により、パイプラインでの漏れを防ぎます。オイル回路はステンレス鋼素材で設計されており、頑丈でエレガントな構造と高い信頼性を備えており、パイプライン内の錆の発生を効果的に防止します。

ハンベルクラウドサービスシステム:

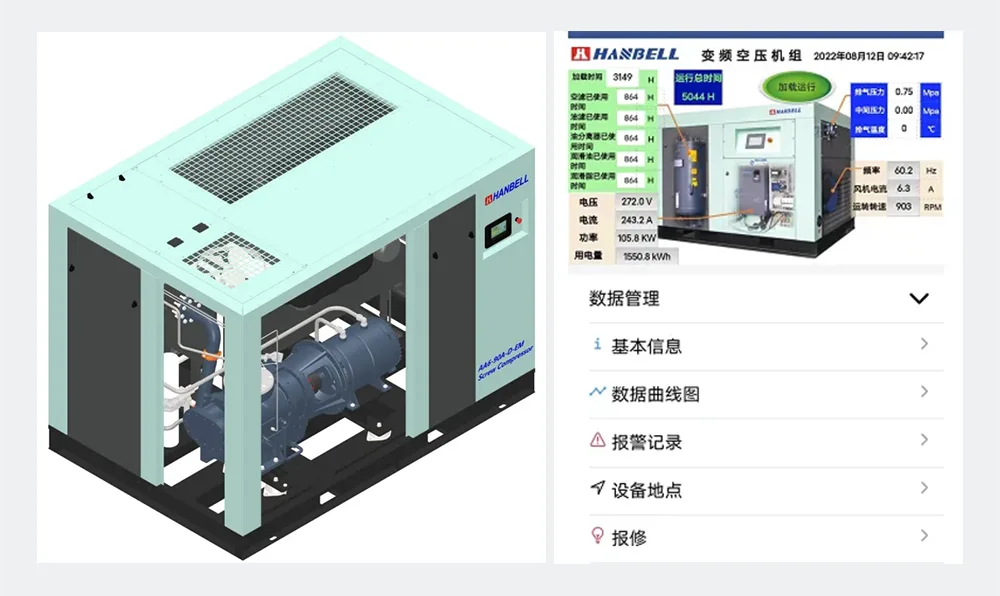

ハンベルの二段圧縮可変周波数スクリューエアコンプレッサーはすべてクラウドサービスシステムを搭載しています。モノのインターネット技術を通じて、遠隔監視、遠隔アフターサービス、故障警報、機器位置追跡などの機能を実現します。大量のデータ分析を通じて、機器の改善、保守、健全性状態に関する客観的なデータ基盤を提供します。

Hanbell 二段圧縮可変周波数スクリューエアコンプレッサーの技術仕様

モデル	モーター出力 (kW)	吐出圧力（バー）	体積流量 (m3/分)	出口サイズ（インチ）	単位正味重量（kg）	全体の寸法 (長さ幅高さ) mm
AA6-37A-D-AM	37	8	4.7～7.9	G2	1450	120012001650
AA6-37A-D-AM	37	10	3.7～6.1	G2	1450	120012001650
AA6-37A-D-AM	37	13	3.5～5.8	G2	1450	120012001650
AA6-45A-D-AM	45	8	5.7～9.6	G2	1500	120012001650
AA6-45A-D-AM	45	10	5.7～9.5	G2	1500	120012001650
AA6-45A-D-AM	45	13	3.6～6.0	G2	1500	120012001650
AA6-55A-D-AM	55	8	7.5～12.5	DN50	2300	250016001700
AA6-55A-D-AM	55	10	5.9～9.8	DN50	2300	250016001700
AA6-55A-D-AM	55	13	4.6～7.7	DN50	2300	250016001700
AA6-75A-D-AM	75	8	9.9～16.5	DN50	2350	250016001700
AA6-75A-D-AM	75	10	7.4～12.3	DN50	2350	250016001700
AA6-75A-D-AM	75	13	7.2～12.1	DN50	2350	250016001700
AA6-90A-D-AM	90	8	12.0～20.1	DN80	3200	298018502020
AA6-90A-D-AM	90	10	9.6～16.0	DN80	3200	298018502020
AA6-90A-D-AM	90	13	7.2～12.1	DN80	3200	298018502020
AA6-110A-D-AM	110	8	14.2～23.7	DN80	3360	298018502020
AA6-110A-D-AM	110	10	11.2～18.6	DN80	3360	298018502020
AA6-110A-D-AM	110	13	9.5～15.8	DN80	3360	2980*18502020
AA6-132A-D-AM-AM	132	8	16.9～28.2	DN100	4580	328018802120
AA6-132A-D-AM	132	10	13.4～22.4	DN100	4580	328018802120
AA6-132A-D-AM	132	13	11.7～19.5	DN100	4580	328018802120
AA6-160A-D-AM	160	8	19.7～32.8	DN100	4710	328018802120
AA6-160A-D-AM	160	10	16.4～27.3	DN100	4710	328018802120
AA6-160A-D-AM	160	13	13.2～22.1	DN100	4710	328018802120
AA6-185A-D-AM	185	8	23.5～39.1	DN100	5150	345020002150
AA6-185A-D-AM	185	10	20.1～33.5	DN100	5150	345020002150
AA6-185A-D-AM	185	13	16.8～28.0	DN100	5150	345020002150
AA6-200A-D-AM	200	8	25.6～42.7	DN100	5460	345020002150
AA6-200A-D-AM	200	10	22.2～37.0	DN100	5460	345020002150
AA6-200A-D-AM	200	13	19.8～33.0	DN100	5460	345020002150
AA6-220A-D-AM	220	8	28.7～47.8	DN125	6650	400021502250
AA6-220A-D-AM	220	10	24.9～41.6	DN125	6650	400021502250
AA6-220A-D-AM	220	13	21.9～36.4	DN125	6650	400021502250
AA6-250A-D-AM	250	8	32.6～54.3	DN125	6750	400021502250
AA6-250A-D-AM	250	10	28.4～47.4	DN125	6750	400021502250
AA6-250A-D-AM	250	13	24.6～41.1	DN125	6750	400021502250
AA6-280A-D-AM	280	8	34.4～57.3	DN125	7500	400021502250
AA6-280A-D-AM	280	10	31.4～52.3	DN125	7500	400021502250
AA6-280A-D-AM	280	13	28.0～46.6	DN125	7500	400021502250
AA6-315A-D-AM	315	8	38.6～64.4	DN125	8450	450021502250
AA6-315A-D-AM	315	10	34.0～56.7	DN125	8450	450021502250
AA6-315A-D-AM	315	13	31.0～51.6	DN125	8450	450021502250
AA6-355A-D-AM	355	8	43.6～72.7	DN125	8950	450021502250
AA6-355A-D-AM	355	10	38.2～63.7	DN125	8950	450021502250
AA6-355A-D-AM	355	13	33.5～55.9	DN125	8950	450021502250
