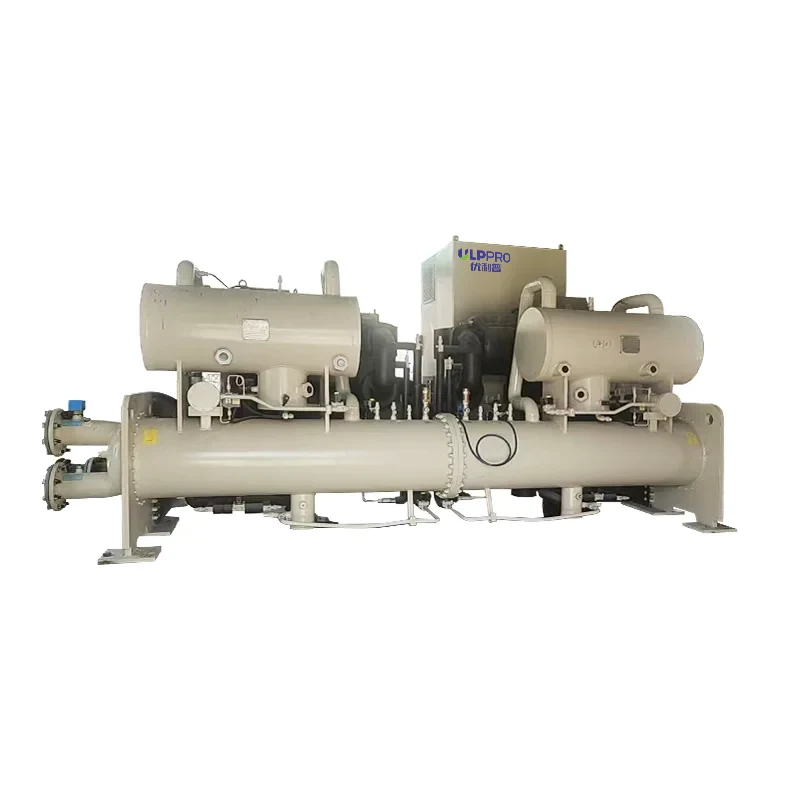

浸水式スクリューチラー

コアテクノロジーのハイライト

ユニットの主な特長

1.正圧冷媒設計：本機は正圧冷媒を使用しているため、追加の排気装置が不要となり、機械室の換気設計が簡素化されます。

2.半密閉型ツインスクリューコンプレッサー：ハンベル独自開発の半密閉型ツインスクリューコンプレッサーを採用し、モーターとコンプレッサーを一体化し、軸封漏れを完全になくし、高い伝達効率、低騒音、長いメンテナンスサイクルを実現しました。

3.高効率浸水式（スプレー式）蒸発器：液体冷媒が熱交換チューブの外側に均一な液膜を形成し、乾式蒸発器と比較して熱交換効率が10％以上向上します。冷媒充填量が少ないため、環境要件を満たします。エジェクターポンプと組み合わせた底部オイル収集設計により、スムーズなオイル戻りが保証されます。

4.オイルクーラー内蔵：冷媒を冷却媒体とするため冷却水の増設が不要で、コンパクトかつメンテナンスフリーの構造です。

5.独立したエジェクターポンプオイルリターンシステム：あらゆる負荷条件下でもタイムリーにオイルをコンプレッサーに戻し、オイル不足による損傷を防ぎます。

6.固定オリフィスプレートスロットリング: 可動部品なし。流量制御は冷媒自体の動的バランスによって実現され、全負荷、部分負荷、および変動する条件下でも遅れのない安定した動作を保証します。 7.インテリジェントマイクロコンピュータ制御：中国のマンマシンインターフェイス、動作データの明確な表示、および便利な操作。

高信頼性保証

1.プロフェッショナルな設計と製造：Hanbell Precision Machineryは20年以上にわたりスクリューコンプレッサーの研究開発と製造に注力し、成熟した信頼性の高い技術で国内スクリューコンプレッサー市場でトップシェアを維持しています。

2.権威ある認証とテスト: このユニットは国家コンプレッサー冷凍機器品質監督検査センターの認証に合格しています。各ユニットは工場出荷前に国家基準に従って完全な性能テストを受け、安定した品質を保証します。

3.信頼性の高いエジェクタポンプオイルリターン：オイルリターン部にエジェクタポンプを採用し、動力源に高圧・中圧フラッシュガスを採用することで、ユニットへのエネルギーロスなく低圧側オイルリターンを実現し、コンプレッサーの安全性を確保します。

高効率・省エネ設計

1.半密閉ツインスクリューコンプレッサー：高い伝達効率、安定した動作、低騒音、低メンテナンスコストにより、従来の開放型コンプレッサーよりもエネルギー効率が高くなります。

2.高効率凝縮器：上下チャンバー+バッフルプレート設計を採用し、液体冷媒がシェルの端に沿って流れ落ち、銅管の熱交換効率が大幅に向上し、凝縮温度が0.5〜1℃低下し、ユニットのエネルギー効率が大幅に向上します。

3. 浸水式（スプレー式）蒸発器: 冷媒は熱交換チューブの外側に液膜を形成し、高い熱伝達率をもたらします。スムーズなオイルの戻りにより、システム効率がさらに向上します。

4.オリフィスプレートスロットル制御：冷媒流量を動的に調整し、常にユニット負荷に完全に一致させ、従来のスロットルバルブの機械的磨耗や制御遅れを回避します。

高度なインテリジェント制御

1.高速マイコンコントローラ：0.25ms/1Kワードの処理速度で安定した動作と素早い応答を実現します。

2.ユーザーフレンドリーなヒューマンマシンインターフェイス：タッチスクリーンにはストレージスペースが内蔵されており、ユニットの完全な動作ステータスをリアルタイムで表示し、直感的で便利な操作を提供します。

3.高精度PID制御：冷温水出口温度と目標値との偏差に応じてユニット負荷を自動調整し、水温制御精度±0.3℃を実現。

4.包括的なユニット保護：過電圧、不足電圧、相順保護、コンプレッサー過負荷、高圧および低圧保護、凍結防止保護などの30以上の安全保護機能を備え、機器の安全性を確保します。

5.クラウドサービスとビルの統合：予約済みModbus-RTU通信プロトコルにより、ビル監視システムとのシームレスな統合が可能になります。クラウドサービスを提供し、遠隔監視や早期警戒をサポートします。
