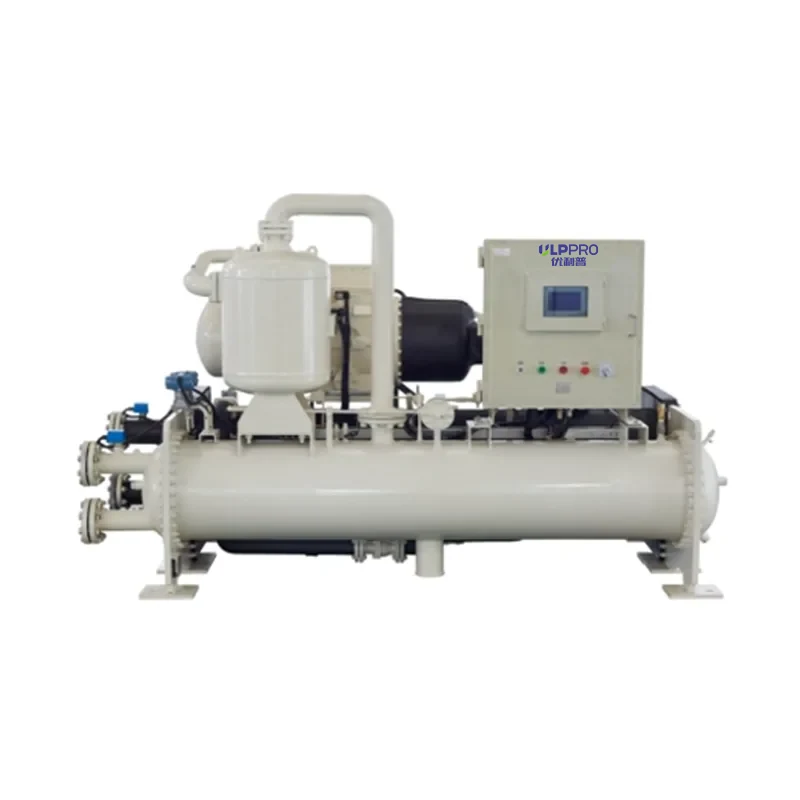

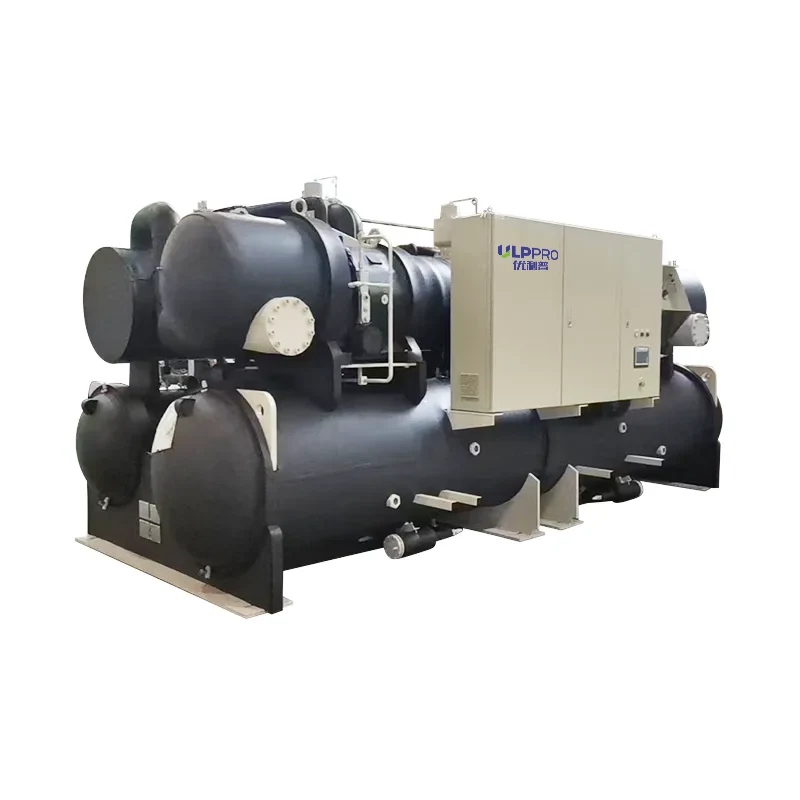

常温スクリューチラー

China Yuzhen 常温スクリューチラーは、商業ビル、産業用冷凍機、および大規模空調システムに適した、高効率、安定性、および操作が簡単な冷凍ユニットです。

お問い合わせを送信

製品説明

Yuzhen サプライヤーの常温スクリューチラーは、半密閉ツインスクリューコンプレッサーを使用し、高効率の凝縮器と高度な蒸発器設計と組み合わせて、安定した冷却能力、スムーズな動作、高いエネルギー効率を実現します。ユニットはコンパクトな構造で、設置が簡単です。また、インテリジェント制御システムも装備されており、ユーザーはユニットの動作状態を簡単に監視および調整できます。大手冷凍機器メーカーとして、ハンベルスクリューコンプレッサーは、国際的に先進的な技術と長年の応用経験を組み合わせています。同社の製品は国内市場のニーズを満たすだけでなく、世界中に輸出され、広く認知されています。

利点

1. 高効率・省エネ

半密閉型ツインスクリューコンプレッサーとスプレー式エバポレーターの組み合わせにより、高い総合効率を実現し、エネルギー消費量を削減します。

通常の動作条件下では、常温スクリューチラーは大幅なエネルギー節約を実現し、電気代の削減に役立ちます。

2. インテリジェントな制御と便利な操作

高度なマイコン制御システムを搭載しており、ユニットの状態をリアルタイムで監視し、動作パラメータを自動的に調整できます。

ユーザーインターフェイスはフレンドリーで、タッチスクリーン操作はシンプルかつ直感的で、温度、流量、その他のパラメータを素早く設定できます。

3. 高い信頼性

コンプレッサーとモーターは冷却が最適化されるように設計されており、長期間にわたって安定した動作を保証します。

ユニットの主要コンポーネントは合理的に配置されており、曇りやメンテナンスの頻度を減らし、耐用年数を延ばします。

電圧異常保護、コンプレッサー過熱保護、低圧保護、凍結防止などの複数の保護機能を搭載しており、安全な運転を保証します。

4. 柔軟な設置と容易なメンテナンス

追加の排気装置が不要なため、機器室のレイアウトが簡素化され、省スペース化が図れます。

モジュラー設計によりメンテナンスと修理が容易になり、ダウンタイムが削減されます。

負荷に応じて冷媒流量を調整できるため、さまざまな使用条件下でも安定した運転が可能です。

技術的なハイライト:

二軸スクリューコンプレッサー：スムーズな動作、低振動、長寿命。

高効率凝縮器：上下ゾーン設計により熱交換効率が向上し、凝縮温度が0.5～1℃低下します。

スプレー式蒸発器：液体冷媒が管壁に薄い膜を形成し、熱交換効率が向上します。

精密な流量制御: オリフィスプレートの設計により、可動部品がなく、柔軟な負荷調整が保証され、故障率が低減されます。包括的な安全保護: 複数の監視および警報システムにより、ユニットの長期にわたる信頼性の高い動作が保証されます。

ブランドと企業の利点

当社のスクリューコンプレッサーは高度な加工装置と試験システムを利用しており、当社の製品は ISO-9001、UL、CE、スイスロイドレジスターの認証を取得しています。長期安定した性能と高効率により、ハンベル製品は世界市場で広く普及しています。近年、当社のスクリューコンプレッサーの年間成長率は30%～40%に達しており、業界での幅広い認知と将来性を示しています。

製品の性能・仕様

高効率チラーユニット（R134a・単体）性能パラメータ表

EMCS-		A050LYE	A060LYE	A075LYE	A080LYE	A085LYE	A100LYE	A115LYE	A130LYE
冷凍能力	kW	187	214	262	288	302	347	394	453
入力電力	くぅ	31	35	42	48	50	57	65	75
全負荷効率COP	kW/kW	6.03	6.11	6.24	6.00	6.04	6.09	6.06	6.04
コンデンサー
水流量	m3/h	37	43	52	58	61	69	69	91
水圧低下	kPa	43	44	46	42	45	46	46	48
入口パイプと出口パイプのインターフェース	DN	100	100	100	125	125	125	125	125
蒸発器
水流量	m3/h	32	37	45	50	52	60	68	78
水圧低下	kPa	24	25	24	26	28	27	31	32
入口パイプと出口パイプのインターフェース	DN	100	100	100	125	125	125	125	125
寸法
A（大）	mm	3000	3000	3050	3050	3050	3050	3050	3050
B（W）	mm	1350	1350	1450	1450	1550	1600	1650	1650
C（高）	mm	1650	1700	1750	1750	1750	1850	1950	1950
D	mm	2320	2320	2320	2320	2320	2320	2320	2320
E	mm	1050	1050	1050	1150	1200	1250	1250	1300
輸送重量	kg	2300	2500	2700	2900	3100	3200	3300	3600
動作重量	kg	2450	2650	2900	3100	3300	3400	3550	3900
冷媒充填量	kg	85	90	100	110	120	130	150	180

1) ユニットの公称動作条件

蒸発器：入口水温12℃、出口水温7℃、

凝縮器：入口水温30℃、出口水温35℃、

2) ユニットは GB/T18430.1 規格に従って設計、製造、検査されています。

3) 適用冷媒：R134a

4) 適用電圧レベル: 3φ - 380V - 50Hz;

5）ユニットの水側標準耐圧能力は1.0MPaです。

6) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW;

7) 蒸発器と凝縮器の接続はすべてフランジ接続です。

8) 蒸発器と凝縮器の両方に TP2 高効率加熱管を使用します。

9) これは参考用です。確認され捺印された場合にのみ、契約書署名の根拠として使用できます。

高効率チラーユニット（R134a・単体）性能パラメータ表

EMCS-		A145LYE	A170LYE	A190LYE	A215LYE	A240LYE	A280LYE	A300LYE
冷凍能力	kW	509	279	338	354	391	424	440
入力電力	くぅ	69	76	91	93	105	112	117
全負荷効率COP	kW/kW	7.38	3.67	3.71	3.81	3.72	3.79	3.76
コンデンサー
水流量	m3/h	99	61	74	77	85	92	96
水圧低下	kPa	41	40	44	37	39	40	46
入口パイプと出口パイプのインターフェース	DN	125	125	125	150	150	150	150
蒸発器
水流量	m3/h	97	53	65	68	75	81	84
水圧低下	kPa	42	42	47	42	44	44	57
入口パイプと出口パイプのインターフェース	DN	125	125	125	150	150	150	150
寸法
A（大）	mm	3000	3000	3000	3050	3050	3050	3050
B（W）	mm	1350	1350	1450	1510	1510	1510	1510
C（高）	mm	1900	1900	1950	2000	2000	2000	2000
D	mm	2320	2320	2320	2320	2320	2320	2320
E	mm	1100	1100	1250	1300	1300	1300	1300
輸送重量	kg	2900	3000	3050	3100	3200	3300	3400
動作重量	kg	3050	3150	3250	3300	3400	3500	3600
冷媒充填量	kg	100	115	135	130	155	165	180

1) ユニットの公称動作条件

蒸発器：入口水温12℃、出口水温7℃、

凝縮器：入口水温30℃、出口水温35℃、

2) ユニットは GB/T18430.1 規格に従って設計、製造、検査されています。

3) 適用冷媒：R134a

4) 適用電圧レベル: 3φ - 380V - 50Hz;

5）ユニットの水側標準耐圧能力は1.0MPaです。

6) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW;

7) 蒸発器と凝縮器の接続はすべてフランジ接続です。

8) 蒸発器と凝縮器の両方に TP2 高効率加熱管を使用します。

9) これは参考用です。確認され捺印された場合にのみ、契約書署名の根拠として使用できます。

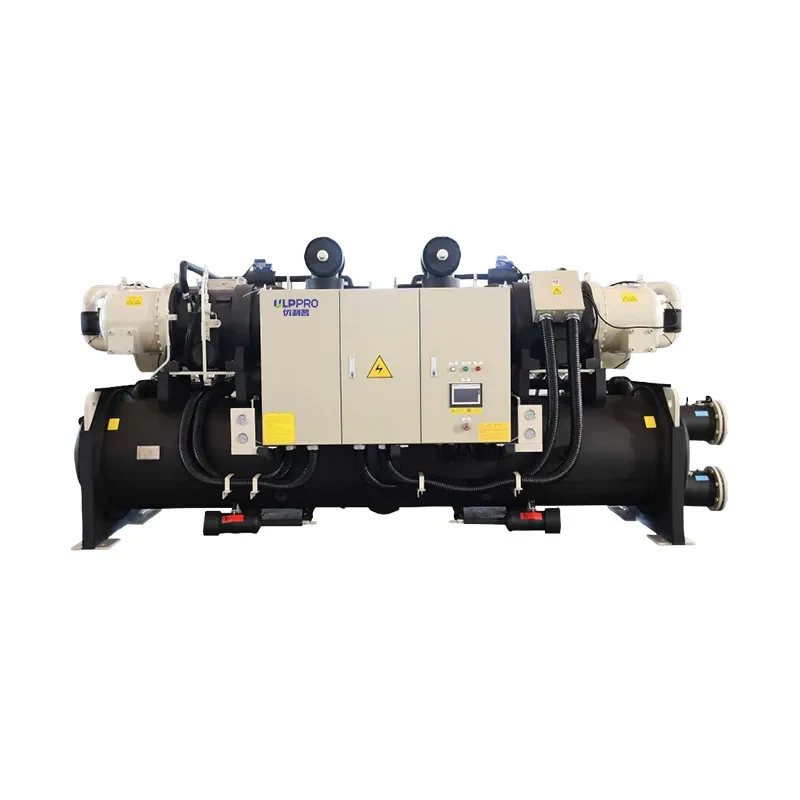

高効率チラーユニット（R134a、デュアルユニット）の性能パラメータ表

EMCS-		B100LYE	B120LYE	B150LYE	B160LYE	B170LYE	B200LYE	B230LYE	B260LYE
冷凍能力	kW	374	428	524	576	604	694	792	906
入力電力	くぅ	62	71	84	96	100	114	130	150
全負荷効率COP	kW/kW	6.03	6.03	6.24	6.00	6.04	6.09	6.09	6.04
コンデンサー
水流量	m3/h	5	86	105	116	121	139	159	182
水圧低下	kPa	50	51	53	54	56	54	82	85
入口パイプと出口パイプのインターフェース	DN	125	125	150	150	150	150	150	200
蒸発器
水流量	m3/h	64	74	90	99	104	119	136	156
水圧低下	kPa	54	53	54	56	55	57	86	85
入口パイプと出口パイプのインターフェース	DN	125	125	150	150	150	150	150	200
寸法
A（大）	mm	4300	4300	4350	4350	4350	4350	4900	4900
B（W）	mm	1800	1850	1900	1900	1950	1950	2150	2200
C（高）	mm	1800	1800	1850	1850	1900	1900	2000	2000
D	mm	3220	3220	3220	3220	3220	3220	3880	3880
E	mm	1550	1300	1400	1450	1500	1500	1550	1600
輸送重量	kg	3800	4000	4300	4600	5300	5900	6500	7000
動作重量	kg	4000	4250	4550	4900	5600	6300	5900	7400
冷媒充填量	kg	150	180	200	220	250	280	300	320

1) ユニットの公称動作条件

蒸発器：入口水温12℃、出口水温7℃、

凝縮器：入口水温30℃、出口水温35℃、

2) ユニットは GB/T18430.1 規格に従って設計、製造、検査されています。

3) 適用冷媒: R134a;

4) 適用電圧レベル: 3φ - 380V - 50Hz;

5）ユニットの水側標準耐圧能力は1.0MPaです。

6) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW;

7) 蒸発器と凝縮器の接続はすべてフランジ接続です。

8) 蒸発器と凝縮器の両方に TP2 高効率加熱管を使用します。

9) これは参考用です。確認され捺印された場合にのみ、契約書署名の根拠として使用できます。

高効率チラーユニット（R134a、デュアルユニット）の性能パラメータ表

EMCS-		B290LYE	B340LYE	B380LYE	B430LYE	B480LYE	B560LYE	B600LYE
冷凍能力	kW	1018	1197	1348	1524	1702	1944	2062
入力電力	くぅ	168	190	213	241	268	304	322
全負荷効率COP	kW/kW	6.06	6.30	6.33	6.32	6.35	6.39	6.40
コンデンサー
水流量	m3/h	204	239	268	304	339	387	410
水圧低下	kPa	83	86	85	88	91	89	90
入口パイプと出口パイプのインターフェース	DN	200	200	200	200	250	250	250
蒸発器
水流量	m3/h	175	206	232	262	293	334	355
水圧低下	kPa	88	87	90	96	91	92	94
入口パイプと出口パイプのインターフェース	DN	200	200	200	200	250	250	250
寸法
A（大）	mm	4950	4950	4950	5300	5300	5600	5600
B（W）	mm	2200	2250	2250	2400	2400	2550	2550
C（高）	mm	2050	2100	2100	2300	2300	2400	2400
D	mm	3880	3880	3880	3880	3880	3880	3880
E	mm	1600	1650	1650	1800	1800	1900	1950
輸送重量	kg	7500	8000	8500	10700	11300	11800	12500
動作重量	kg	7900	8500	9100	11500	12100	12800	13600
冷媒充填量	kg	350	400	450	550	600	650	700

1) ユニットの公称動作条件

蒸発器：入口水温12℃、出口水温7℃、

凝縮器：入口水温30℃、出口水温35℃、

2) ユニットは GB/T18430.1 規格に従って設計、製造、検査されています。

3) 適用冷媒：R134a

4) 適用電圧レベル: 3φ - 380V - 50Hz;

5）ユニットの水側標準耐圧能力は1.0MPaです。

6) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW;

7) 蒸発器と凝縮器の接続はすべてフランジ接続です。

8) 蒸発器と凝縮器の両方に TP2 高効率加熱管を使用します。

9) これは参考用です。確認され捺印された場合にのみ、契約書署名の根拠として使用できます。

チラーユニット（R134a、単体）性能パラメータ表

EMCS-		A040LY	A050LY	A055LY	A060LY	A065LY	A070LY	A080LY	A085LY
冷凍能力	kW	136	177	182	215	227	249	276	301
入力電力	くぅ	25	32	33	38	40	43	47	52
全負荷効率COP	kW/kW	5.44	5.53	5.52	5.66	5.68	5.79	5.87	5.79
コンデンサー
水流量	m3/h	28	36	37	44	46	50	56	61
水圧低下	kPa	21	22	24	32	34	32	35	33
入口パイプと出口パイプのインターフェース	DN	80	100	100	100	100	100	100	100
蒸発器
水流量	m3/h	23	30	31	37	39	43	47	52
水圧低下	kPa	25	24	24	35	36	35	36	36
入口パイプと出口パイプのインターフェース	DN	80	100	100	100	100	100	100	100
寸法
A（大）	mm	2450	2450	2450	2950	2950	2950	2950	3000
B（W）	mm	1150	1200	1200	1250	1300	1300	1300	1300
C（高）	mm	1600	1650	1700	1800	1850	1850	1850	1850
D	mm	1820	1820	1820	2320	2320	2320	2320	2320
E	mm	900	950	1000	1000	1050	1050	1050	1050
輸送重量	kg	2050	2100	2200	2400	2600	2700	2800	2900
動作重量	kg	2100	2150	2250	2500	2700	2800	2900	3000
冷媒充填量	kg	50	50	60	60	60	65	75	80

1) ユニットの公称動作条件

蒸発器：入口水温12℃、出口水温7℃、

凝縮器：入口水温30℃、出口水温35℃、

2) ユニットは GB/T18430.1 規格に従って設計、製造、検査されています。

3) 適用冷媒：R134a

4) 適用電圧レベル: 3φ - 380V - 50Hz;

5）ユニットの水側標準耐圧能力は1.0MPaです。

6) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW;

7) 蒸発器と凝縮器の接続はすべてフランジ接続です。

8) 蒸発器と凝縮器の両方に TP2 高効率加熱管を使用します。

9) これは参考用です。確認され捺印された場合にのみ、契約書署名の根拠として使用できます。

チラーユニット（R134a、単体）性能パラメータ表

EMCS-		A100LY	A105LY	A115LY	A120LY	A130LY	A150LY	A165LY	A175LY
冷凍能力	kW	343	369	405	431	454	521	578	621
入力電力	くぅ	59	64	69	71	77	88	96	104
全負荷効率COP	kW/kW	5.81	5.77	5.87	6.07	5.90	5.92	6.02	5.97
A17+BG:BK5LY
水流量	m3/h	69	74	82	86	91	105	116	125
水圧低下	kPa	36	32	35	36	38	40	39	39
入口パイプと出口パイプのインターフェース	DN	100	125	125	125	125	125	150	150
蒸発器
水流量	m3/h	59	63	70	74	78	90	99	107
水圧低下	kPa	36	32	37	39	41	38	43	42
入口パイプと出口パイプのインターフェース	DN	100	125	125	125	125	125	150	150
寸法
A（大）	mm	3000	3050	3050	3050	3050	3050	3050	3050
B（W）	mm	1350	1350	1350	1350	1350	1450	1520	1520
C（高）	mm	1900	1950	1950	1950	1950	2000	2050	2050
D	mm	2320	2320	2320	2320	2320	2320	2320	2320
E	mm	1050	1100	1100	1100	1100	1250	1300	1300
輸送重量	kg	3000	3100	3200	3300	3400	3500	3700	3800
動作重量	kg	3150	3250	3350	3400	3550	3700	3900	4000
冷媒充填量	kg	90	100	110	115	125	140	150	175

1) ユニットの公称動作条件

蒸発器：入口水温12℃、出口水温7℃、

凝縮器：入口水温30℃、出口水温35℃、

2) ユニットは GB/T18430.1 規格に従って設計、製造、検査されています。

3) 適用冷媒：R134a

4) 適用電圧レベル: 3φ - 380V - 50Hz;

5）ユニットの水側標準耐圧能力は1.0MPaです。

6) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW;

7) 蒸発器と凝縮器の接続はすべてフランジ接続です。

8) 蒸発器と凝縮器の両方に TP2 高効率加熱管を使用します。

9) これは参考用です。確認され捺印された場合にのみ、契約書署名の根拠として使用できます。

チラーユニット（R134a、単体）性能パラメータ表

EMCS-		A200LY	A235LY	A260LY	A300LY	A335LY
冷凍能力	kW	727	832	916	1058	1183
入力電力	くぅ	121	141	153	171	193
全負荷効率COP	kW/kW	6.01	5.90	5.99	6.19	6.13
コンデンサー
水流量	m3/h	146	167	184	211	237
水圧低下	kPa	38	68	68	69	63
入口パイプと出口パイプのインターフェース	DN	150	200	200	200	200
蒸発器
水流量	m3/h	125	143	158	182	203
水圧低下	kPa	42	73	71	72	68
入口パイプと出口パイプのインターフェース	DN	150	200	200	200	200
寸法
A（大）	mm	3050	3700	3700	3700	3700
B（W）	mm	1520	2000	2000	2100	2100
C（高）	mm	2050	2100	2100	2400	2400
D	mm	2320	2920	2920	2920	2920
E	mm	1300	1450	1450	1550	1550
輸送重量	kg	4000	4700	5000	6500	7200
動作重量	kg	4200	5000	5300	6900	7600
冷媒充填量	kg	200	225	250	290	325

1) ユニットの公称動作条件

蒸発器：入口水温12℃、出口水温7℃、

凝縮器：入口水温30℃、出口水温35℃、

2) ユニットは GB/T18430.1 規格に従って設計、製造、検査されています。

3) 適用冷媒：R134a

4) 適用電圧レベル: 3φ - 380V - 50Hz;

5）ユニットの水側標準耐圧能力は1.0MPaです。

6) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW;

7) 蒸発器と凝縮器の接続はすべてフランジ接続です。

8) 蒸発器と凝縮器の両方に TP2 高効率加熱管を使用します。

9) これは参考用です。確認され捺印された場合にのみ、契約書署名の根拠として使用できます。

チラーユニット（R134a、デュアルユニット）の性能パラメータ表

EMCS-		B080LY	B100LY	B110LY	B120LY	B130LY	B140LY	B160LY	B170LY
冷凍能力	kW	272	354	364	430	454	498	552	602
入力電力	くぅ	50	64	66	76	80	86	94	104
全負荷効率COP	kW/kW	5.44	5.53	5.52	5.66	5.68	5.79	5.87	5.79
コンデンサー
水流量	m3/h	55	72	74	87	92	100	111	121
水圧低下	kPa	44	46	42	34	32	32	32	50
入口パイプと出口パイプのインターフェース	DN	100	100	100	125	125	125	125	150
蒸発器
水流量	m3/h	47	61	63	74	78	86	95	104
水圧低下	kPa	48	50	50	35	34	34	33	50
入口パイプと出口パイプのインターフェース	DN	100	100	100	125	125	125	125	150
寸法
A（大）	mm	3400	3400	3400	4000	4050	4150	4200	4650
B（W）	mm	1600	1650	1700	1750	1800	1800	1850	1850
C（高）	mm	1650	1650	1750	1850	1900	1950	2000	2050
D	mm	2620	2620	2620	3220	3220	3220	3220	3880
E	mm	1100	1100	1100	1250	1250	1300	1300	1350
輸送重量	kg	3600	3800	4000	4400	4600	4800	5000	5200
動作重量	kg	3750	3950	4150	4600	4800	5000	5200	5450
冷媒充填量	kg	90	100	100	110	120	130	150	160

1) ユニットの公称動作条件

蒸発器：入口水温12℃、出口水温7℃、

凝縮器：入口水温30℃、出口水温35℃、

2) ユニットは GB/T18430.1 規格に従って設計、製造、検査されています。

3) 適用冷媒：R134a

4) 適用電圧レベル: 3φ - 380V - 50Hz;

5）ユニットの水側標準耐圧能力は1.0MPaです。

6) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW;

7) 蒸発器と凝縮器の接続はすべてフランジ接続です。

8) 蒸発器と凝縮器の両方に TP2 高効率加熱管を使用します。

9) これは参考用です。確認され捺印された場合にのみ、契約書署名の根拠として使用できます。

チラーユニット（R134a、デュアルユニット）の性能パラメータ表

EMCS-		B200LY	B210LY	B230LY	B240LY	B260LY	B300LY	B330LY	B350LY
冷凍能力	kW	686	738	810	862	908	1042	1156	1242
入力電力	くぅ	118	128	138	142	154	176	192	208
全負荷効率COP	kW/kW	5.81	5.77	5.87	6.07	5.90	5.92	6.02	5.97
コンデンサー
水流量	m3/h	138	149	163	173	183	209	232	249
水圧低下	kPa	50	53	53	52	55	59	63	69
入口パイプと出口パイプのインターフェース	DN	150	150	150	150	200	200	200	200
蒸発器
水流量	m3/h	118	127	139	148	156	179	199	214
水圧低下	kPa	54	56	57	55	58	65	64	69
入口パイプと出口パイプのインターフェース	DN	150	150	150	150	200	200	200	200
寸法
A（大）	mm	4650	4650	4700	4700	4750	4750	4750	4800
B（W）	mm	1850	1850	1900	1900	1950	1950	1950	2090
C（高）	mm	2100	2150	2200	2200	2200	2200	2200	2260
D	mm	3880	3880	3880	3880	3880	3880	3880	3880
E	mm	1350	1350	1400	1400	1450	1450	1450	1600
輸送重量	kg	5400	5600	5800	6000	6500	6800	7000	7500
動作重量	kg	5650	5850	6050	6300	6800	7100	7300	8000
冷媒充填量	kg	190	200	220	230	250	280	290	350

1) ユニットの公称動作条件

蒸発器：入口水温12℃、出口水温7℃、

凝縮器：入口水温30℃、出口水温35℃、

2) ユニットは GB/T18430.1 規格に従って設計、製造、検査されています。

3) 適用冷媒：R134a

4) 適用電圧レベル: 3φ - 380V - 50Hz;

5）ユニットの水側標準耐圧能力は1.0MPaです。

6) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW;

7) 蒸発器と凝縮器の接続はすべてフランジ接続です。

8) 蒸発器と凝縮器の両方に TP2 高効率加熱管を使用します。

9) これは参考用です。確認され捺印された場合にのみ、契約書署名の根拠として使用できます。

チラーユニット（R134a、デュアルユニット）の性能パラメータ表

EMCS-		B400LY	B470LY	B520LY	B600LY	B670LY
冷凍能力	kW	1454	1664	1832	2116	2366
入力電力	くぅ	242	282	306	342	386
全負荷効率COP	kW/kW	6.01	5.90	5.99	6.19	6.13
コンデンサー
水流量	m3/h	292	335	368	423	473
水圧低下	kPa	67	77	72	84	85
入口パイプと出口パイプのインターフェース	DN	200	250	250	250	250
蒸発器
水流量	m3/h	214	250	286	315	364
水圧低下	kPa	72	79	75	88	87
入口パイプと出口パイプのインターフェース	DN	200	250	250	250	250
寸法
A（大）	mm	4800	5450	5450	5800	5800
B（W）	mm	2090	2450	2450	2450	2450
C（高）	mm	2260	2350	2350	2750	2750
D	mm	3880	3880	3880	3880	3880
E	mm	1600	1800	1800	1900	1900
輸送重量	kg	8000	11000	11500	12500	13000
動作重量	kg	8500	11800	12300	13500	14000
冷媒充填量	kg	400	450	500	580	650
