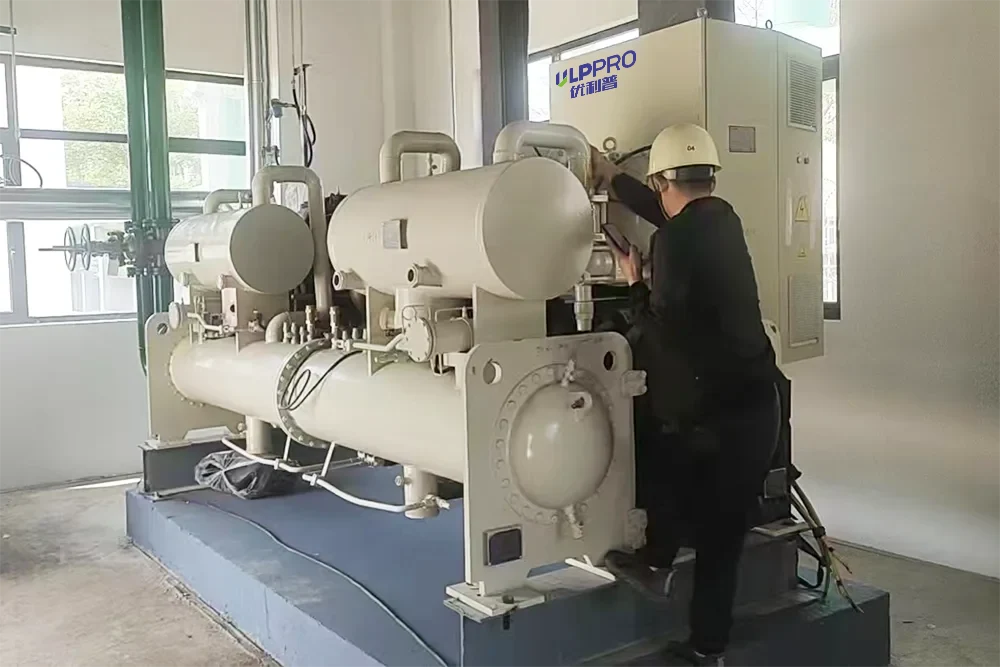

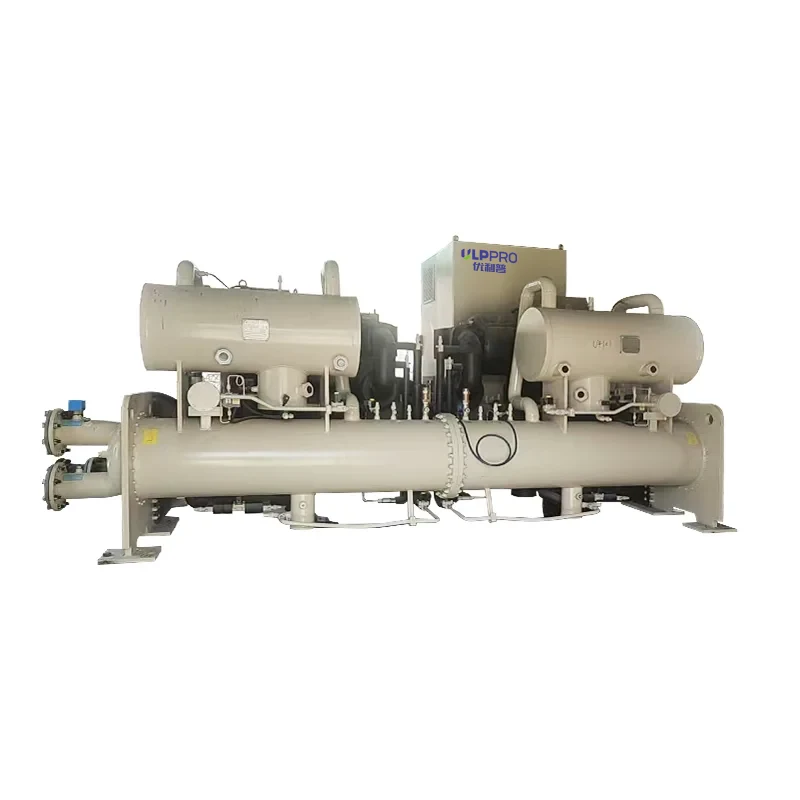

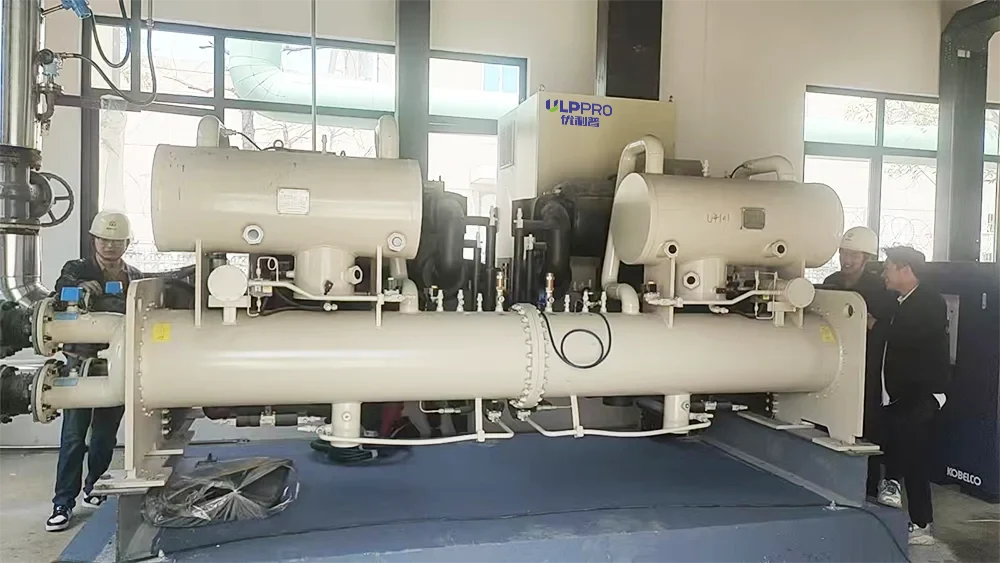

低温スクリューチラー

Hanbellのコア技術に基づいて、Yuzhenは中国製の低温スクリューチラーを発売しました。極低温でも高い効率を維持するだけでなく、「統合インテリジェント制御」と「可動部品のないスロットル技術」により、従来のユニットの困難なメンテナンスと高いエネルギー消費の問題を解決します。

お問い合わせを送信

製品説明

最大の利点 1: 温度制御精度 ±0.3℃

Yuzhenの低温スクリューチラーは高性能「マイコンコントローラー」を搭載しています。

非常に速い応答性：計算速度はマイクロ秒（0.25ms）に達し、出口水温の変化を即座に検出します。

安定性：高度なPID制御機能により、機械は負荷に応じて自動的に調整でき、水温の変動は±0.3℃以内に抑えられます。

携帯電話のような簡単操作：高精細なタッチスクリーンを搭載しており、動作状況が一目瞭然で、初心者でも画面をクリックするだけで設定を完了できます。

主要な利点 2: 複数の保護層

低温スクリューチラーを購入する場合、安定性が最も重要です。

30 の包括的な保護: コンプレッサーの過熱、不安定な電圧、不凍液保護など、ユニットはすべてを考慮しています。

セルフチェックとリマインダー: マシンは開始前に「セルフチェック」を実行し、コンデンサーの清掃が必要な場合には自動的にリマインダーを表示します。

クラウド監視: Modbus-RTU インターフェイスは、ビルディングシステムとのシームレスな統合のために予約されています。コンプレッサーの管理だけでなく、ウォーターポンプやファンとの連携も可能となり、管理効率が倍増します。

主要な利点 3: 本格的な省エネ技術

Yuzhen は業界をリードする一連の構造設計を採用し、費用対効果を直接高めます。

半密閉型ツインスクリューコンプレッサー：モーターとコンプレッサーを一体化しているため、伝達効率が極めて高く、油漏れの問題も完全に解決しています。低振動・低騒音で耐久性に優れています。

流下膜式（スプレー式）蒸発器：チューブ上に冷媒が雨のカーテンのように吹き付けられるため、熱伝導に優れています。最も重要なのは、必要な冷媒が少なくなり、環境に優しく、コスト効率が高いことです。

高効率凝縮器：独自のガイドプレート設計により、凝縮温度を約1℃下げることができます。これは重要ではないように思えるかもしれませんが、長期間の運用で節約される電力はかなりのものになります。主要な利点 4: 磨耗のない「オリフィスプレート」の絞り

これも本機の高い信頼性の秘密です。

多くのチラーには故障しやすい絞り弁が付いていますが、当社では固定オリフィスプレートを使用しています。可動部品がなく、流量の調整は物理的な動的バランスに完全に依存しています。

メンテナンスフリー: 機械的磨耗がないため、事実上メンテナンスフリーであり、規制の遅れもありません。冷媒の流れは全負荷でも部分負荷でも正確に制御されます。

製品の性能・仕様

低温スクリューチラーユニット性能パラメータ表（単体 / -5℃ / R22）

EMCS-		A040ALYT	A200ALYT	A500ALYT	A450AHDT	A500AHDT
冷凍能力	kW	91	440	1134	978	1134
入力電力	くぅ	27	117	287	248	287
全負荷効率COP	kW/kW	3.37	3.76	3.95	3.94	3.95
コンプレッサー型式		RC2-140BF	RC2-620BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
コンデンサー		シェルチューブ型コンデンサー
水流量	m3/h	20	96	244	211	244
水圧低下	kPa	17	46	75	64	75
入口パイプと出口パイプのインターフェース	DN	80	150	200	200	200
蒸発器		流下膜式蒸発器
水流量	m3/h	17	84	217	187	217
水圧低下	kPa	20	57	82	76	82
入口パイプと出口パイプのインターフェース	DN	80	150	200	200	200
オイルセパレーター		縦型二次オイルセパレーター			横型一次オイルセパレーター
寸法
A（大）	mm	2400	3050	3750	3750	3750
B（W）	mm	1100	1510	2200	2300	2300
C（高）	mm	1450	2000	2450	2300	2300
設置サイズ
D	mm	1820	2320	2920	2920	2920
E	mm	900	1300	1700	1700	1700
輸送重量	kg	1800	3400	8500	8000	8500
動作重量	kg	1850	3600	8900	8400	8900
冷媒充填量	kg	55	180	450	400	450

低温スクリューチラーユニット性能パラメータ表（デュアルユニット / -5℃ / R22）

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
冷凍能力	kW	182	2268	1956	2268
入力電力	くぅ	54	574	496	574
全負荷効率COP	kW/kW	3.37	3.95	3.94	3.95
コンプレッサー型式		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
コンデンサー		シェルチューブ型コンデンサー
水流量	m3/h	41	489	422	489
水圧低下	kPa	36	76	96	97
入口パイプと出口パイプのインターフェース	DN	125	300	300	300
蒸発器		流下膜式蒸発器
水流量	m3/h	35	434	374	434
水圧低下	kPa	37	85	104	105
入口パイプと出口パイプのインターフェース	DN	125	300	300	300
オイルセパレーター		縦型二次オイルセパレーター		横型一次オイルセパレーター
寸法
A（大）	mm	3400	5800	5750	5750
B（W）	mm	1550	2600	2450	2450
C（高）	mm	1600	2800	2500	2500
設置サイズ
D	mm	2620	3880	4820	4820
E	mm	1050	2050	1950	1950
輸送重量	kg	2900	14500	14000	14500
動作重量	kg	2980	15700	15200	15700
冷媒充填量	kg	80	850	750	850

注記：

1) 低温スクリューチラーの運転条件

蒸発器：入口水温0℃、出口水温-5℃、

凝縮器：入口水温30℃、出口水温35℃、

2) 適用電圧レベル: 3φ - 380V - 50Hz;

3) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW。

４）蒸発器の水側圧力は１．０ＭＰａ、凝縮器の水側圧力は１．０ＭＰａである。

5) 蒸発器と凝縮器は両方ともフランジによって接続されています。

6) 蒸発器のファウリング係数は 0.018 m²・℃/kW に設計されています。

凝縮器の汚れ係数は0.044m²・℃/kWに設計されています。

7) 製品の反復により、ユニットの形状、サイズ、重量が若干異なる場合があります。ご注文の際は技術契約書をご参照ください。

8) 上記のパラメータは、Hanzhong 5.0.3.35 コンプレッサーのパフォーマンスソフトウェアに基づいています。冷却能力はバージョンによって若干異なる場合があります。ご注文の際は技術規約をご参照ください。

9) このスキームにおける蒸発器の冷却剤は、体積濃度で 30% のエチレングリコール溶液です。

低温スクリューチラーユニット性能パラメータ表（単体 / -10℃ / R22）

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
冷凍能力	kW	75	930	802	930
入力電力	くぅ	26	276	239	276
全負荷効率COP	kW/kW	2.88	3.37	3.36	3.37
コンプレッサー型式		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
コンデンサー		シェルチューブ型コンデンサー
水流量	m3/h	17	207	179	207
水圧低下	kPa	14	54	50	54
入口パイプと出口パイプのインターフェース	DN	80	200	200	200
蒸発器		流下膜式蒸発器
水流量	m3/h	15	186	160	186
水圧低下	kPa	23	76	75	76
入口パイプと出口パイプのインターフェース	DN	80	200	200	200
オイルセパレーター		縦型二次オイルセパレーター		横型一次オイルセパレーター
寸法
A（大）	mm	2400	3750	3720	3750
B（W）	mm	1100	2200	2300	2300
C（高）	mm	1450	2450	2300	2300
設置サイズ
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
輸送重量	kg	1750	8200	7700	8200
動作重量	kg	1800	8600	8100	8600
冷媒充填量	kg	50	400	350	400

低温スクリューチラーユニット性能パラメータ表（デュアルユニット / -10℃ / R22）

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
冷凍能力	kW	150	1860	1604	1860
入力電力	くぅ	52	552	478	552
全負荷効率COP	kW/kW	2.88	3.37	3.36	3.37
コンプレッサー型式		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
コンデンサー		シェルチューブ型コンデンサー
水流量	m3/h	35	415	358	415
水圧低下	kPa	35	73	85	91
入口パイプと出口パイプのインターフェース	DN	100	250	250	250
蒸発器		流下膜式蒸発器
水流量	m3/h	30	372	321	372
水圧低下	kPa	45	81	96	102
入口パイプと出口パイプのインターフェース	DN	100	250	250	250
オイルセパレーター		縦型二次オイルセパレーター		横型一次オイルセパレーター
寸法
A（大）	mm	3400	5800	5750	5750
B（W）	mm	1550	2550	2450	2450
C（高）	mm	1600	2750	2500	2500
設置サイズ
D	mm	2620	3880	4820	4820
E	mm	1050	1950	1950	1950
輸送重量	kg	2800	14000	13500	14000
動作重量	kg	2880	15000	14500	15000
冷媒充填量	kg	70	800	700	800

注記：

1) 本機の動作条件

蒸発器：入口水温 -5℃、出口水温 -10℃、

凝縮器：入口水温30℃、出口水温35℃、

2) 適用電圧レベル: 3φ - 380V - 50Hz;

3) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW。

４）蒸発器の水側圧力は１．０ＭＰａ、凝縮器の水側圧力は１．０ＭＰａである。

5) 蒸発器と凝縮器は両方ともフランジによって接続されています。

6) 蒸発器のファウリング係数は 0.018 m²・℃/kW に設計されています。

凝縮器の汚れ係数は0.044m²・℃/kWに設計されています。

7) 製品の反復により、ユニットの形状、サイズ、重量が若干異なる場合があります。ご注文の際は技術契約書をご参照ください。

9) このスキームにおける蒸発器の冷却剤は、体積濃度で 40% のエチレングリコール溶液です。

低温スクリューチラーユニット性能パラメータ表（単体 / -15℃ / R22）

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
冷凍能力	kW	61	756	652	756
入力電力	くぅ	25	266	230	266
全負荷効率COP	kW/kW	2.44	2.84	2.83	2.84
コンプレッサー型式		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
コンデンサー		シェルチューブ型コンデンサー
水流量	m3/h	15	176	152	176
水圧低下	kPa	15	46	42	46
入口パイプと出口パイプのインターフェース	DN	65	200	200	200
蒸発器		流下膜式蒸発器
水流量	m3/h	12	151	130	151
水圧低下	kPa	60	82	80	82
入口パイプと出口パイプのインターフェース	DN	65	200	200	200
オイルセパレーター		縦型二次オイルセパレーター		横型一次オイルセパレーター
寸法
A（大）	mm	2400	3720	3720	3720
B（W）	mm	1100	2200	2300	2300
C（高）	mm	1450	2450	2300	2300
設置サイズ
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
輸送重量	kg	1700	7500	7700	7500
動作重量	kg	1750	7900	8100	7900
冷媒充填量	kg	45	350	300	350

低温スクリューチラーユニット性能パラメータ表（デュアルユニット / -15℃ / R22）

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
冷凍能力	kW	122	1512	1304	1512
入力電力	くぅ	50	532	460	532
全負荷効率COP	kW/kW	2.44	2.84	2.83	2.84
コンプレッサー型式		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
コンデンサー		シェルチューブ型コンデンサー
水流量	m3/h	30	352	303	352
水圧低下	kPa	23	50	80	82
入口パイプと出口パイプのインターフェース	DN	100	250	250	250
蒸発器		流下膜式蒸発器
水流量	m3/h	24	302	261	302
水圧低下	kPa	61	75	98	100
入口パイプと出口パイプのインターフェース	DN	100	250	250	250
オイルセパレーター		縦型二次オイルセパレーター		横型一次オイルセパレーター
寸法
A（大）	mm	3400	5800	5750	5750
B（W）	mm	1550	2500	2450	2450
C（高）	mm	1600	2750	2500	2500
設置サイズ
D	mm	2620	3880	4820	4820
E	mm	1050	1900	1900	1900
輸送重量	kg	2800	13500	13000	13500
動作重量	kg	2880	14500	14000	14500
冷媒充填量	kg	70	800	700	800

注記：

1) 本機の動作条件

蒸発器：入口水温 -10℃、出口水温 -15℃;

凝縮器：入口水温30℃、出口水温35℃、

2) 適用電圧レベル: 3φ - 380V - 50Hz;

3) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW。

４）蒸発器の水側圧力は１．０ＭＰａ、凝縮器の水側圧力は１．０ＭＰａである。

5) 蒸発器と凝縮器は両方ともフランジによって接続されています。

6) 蒸発器のファウリング係数は 0.018 m²・℃/kW に設計されています。

凝縮器の汚れ係数は0.044m²・℃/kWに設計されています。

7) 製品の反復により、ユニットの形状、サイズ、重量が若干異なる場合があります。ご注文の際は技術契約書をご参照ください。

9) このスキームにおける蒸発器の冷却剤は、体積濃度で 40% のエチレングリコール溶液です。

低温スクリューチラーユニット性能パラメータ表（単体 / -20℃ / R22）

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
冷凍能力	kW	49	610	526	610
入力電力	くぅ	24	255	221	255
全負荷効率COP	kW/kW	2.04	2.39	2.38	2.39
コンプレッサー型式		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
コンデンサー		シェルチューブ型コンデンサー
水流量	m3/h	13	149	128	149
水圧低下	kPa	11	37	36	37
入口パイプと出口パイプのインターフェース	DN	65	200	200	200
蒸発器		流下膜式蒸発器
水流量	m3/h	10	129	112	129
水圧低下	kPa	28	87	86	87
入口パイプと出口パイプのインターフェース	DN	65	200	200	200
オイルセパレーター		横型一次オイルセパレーター
寸法
A（大）	mm	2400	3720	3720	3720
B（W）	mm	1100	2200	2300	2300
C（高）	mm	1450	2200	2300	2300
設置サイズ
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
輸送重量	kg	1700	7500	7700	7500
動作重量	kg	1750	7900	8100	7900
冷媒充填量	kg	45	350	300	350

低温スクリューチラーユニット性能パラメータ表（デュアルユニット / -20℃ / R22）

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
冷凍能力	kW	98	1220	1052	1220
入力電力	くぅ	48	510	442	510
全負荷効率COP	kW/kW	2.04	2.39	2.38	2.39
コンプレッサー型式		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
コンデンサー		シェルチューブ型コンデンサー
水流量	m3/h	25	298	257	298
水圧低下	kPa	17	43	62	66
入口パイプと出口パイプのインターフェース	DN	80	200	200	200
蒸発器		流下膜式蒸発器
水流量	m3/h	21	259	223	259
水圧低下	kPa	44	71	92	98
入口パイプと出口パイプのインターフェース	DN	80	200	200	200
オイルセパレーター		横型一次オイルセパレーター
寸法
A（大）	mm	3400	5500	5750	5750
B（W）	mm	1550	2500	2450	2450
C（高）	mm	1550	2300	2500	2500
設置サイズ
D	mm	2620	3880	4820	4820
E	mm	1050	1900	1900	1900
輸送重量	kg	2800	13000	12500	13000
動作重量	kg	2880	14000	13500	14000
冷媒充填量	kg	70	800	700	800

注記：

1) 本機の動作条件

蒸発器：入口水温 -15℃、出口水温 -20℃、

凝縮器：入口水温30℃、出口水温35℃、

2) 適用電圧レベル: 3φ - 380V - 50Hz;

3) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW。

４）蒸発器の水側圧力は１．０ＭＰａ、凝縮器の水側圧力は１．０ＭＰａである。

5) 蒸発器と凝縮器は両方ともフランジによって接続されています。

6) 蒸発器のファウリング係数は 0.018 m²・℃/kW に設計されています。

凝縮器の汚れ係数は0.044m²・℃/kWに設計されています。

7) 製品の反復により、ユニットの形状、サイズ、重量が若干異なる場合があります。ご注文の際は技術契約書をご参照ください。

9) このスキームにおける蒸発器の冷却剤は、体積濃度で 50% のエチレングリコール溶液です。

低温スクリューチラーユニット性能パラメータ表（単体 / -25℃ / R22）

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
冷凍能力	kW	39	488	420	488
入力電力	くぅ	23	244	211	244
全負荷効率COP	kW/kW	1.70	2.00	1.99	2.00
コンプレッサー型式		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
コンデンサー		シェルチューブ型コンデンサー
水流量	m3/h	12	140	121	140
水圧低下	kPa	6	39	38	39
入口パイプと出口パイプのインターフェース	DN	65	200	200	200
蒸発器		流下膜式蒸発器
水流量	m3/h	8	104	89	104
水圧低下	kPa	40	78	77	78
入口パイプと出口パイプのインターフェース	DN	65	200	200	200
オイルセパレーター		横型一次オイルセパレーター
寸法
A（大）	mm	2400	3720	3720	3720
B（W）	mm	1100	2200	2300	2300
C（高）	mm	1450	2200	2300	2300
設置サイズ
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
輸送重量	kg	1700	7500	7700	7500
動作重量	kg	1750	7900	8100	7900
冷媒充填量	kg	45	350	300	350

低温スクリューチラーユニット性能パラメータ表（デュアルユニット / -25℃ / R22）

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
冷凍能力	kW	78	976	840	976
入力電力	くぅ	46	488	422	488
全負荷効率COP	kW/kW	1.70	2.00	1.99	2.00
コンプレッサー型式		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
コンデンサー		シェルチューブ型コンデンサー
水流量	m3/h	24	280	241	280
水圧低下	kPa	19	58	59	58
入口パイプと出口パイプのインターフェース	DN	80	200	200	200
蒸発器		流下膜式蒸発器
水流量	m3/h	17	208	179	208
水圧低下	kPa	38	86	95	96
入口パイプと出口パイプのインターフェース	DN	80	200	200	200
オイルセパレーター		横型一次オイルセパレーター
寸法
A（大）	mm	3400	5500	5750	5750
B（W）	mm	1550	2500	2450	2450
C（高）	mm	1550	2300	2500	2500
設置サイズ
D	mm	2620	3880	4820	4820
E	mm	1050	1900	1900	1900
輸送重量	kg	2800	13000	12500	13000
動作重量	kg	2880	14000	13500	14000
冷媒充填量	kg	70	800	700	800

注記：

1) 本機の動作条件

蒸発器：入口水温 -20℃、出口水温 -25℃;

凝縮器：入口水温30℃、出口水温35℃、

2) 適用電圧レベル: 3φ - 380V - 50Hz;

3) 単位換算: 1 RT (アメリカ冷凍トン) = 3.517 kW。

４）蒸発器の水側圧力は１．０ＭＰａ、凝縮器の水側圧力は１．０ＭＰａである。

5) 蒸発器と凝縮器は両方ともフランジによって接続されています。

6) 蒸発器のファウリング係数は 0.018 m²・℃/kW に設計されています。

凝縮器の汚れ係数は0.044m²・℃/kWに設計されています。

7) 製品の反復により、ユニットの形状、サイズ、重量が若干異なる場合があります。ご注文の際は技術契約書をご参照ください。

9) このスキームにおける蒸発器の冷却剤は、体積濃度で 55% のエチレングリコール溶液です。

低温スクリューチラーユニット性能パラメータ表（単体 / -30℃ / R22）

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
冷凍能力	kW	31	386	333	386
入力電力	くぅ	22	234	203	234
全負荷効率COP	kW/kW	1.41	1.65	1.64	1.65
コンプレッサー型式		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
コンデンサー		シェルチューブ型コンデンサー
水流量	m3/h	11	133	115	133
水圧低下	kPa	10	46	41	46
入口パイプと出口パイプのインターフェース	DN	65	150	150	150
蒸発器		流下膜式蒸発器
水流量	m3/h	7	88	76	88
水圧低下	kPa	47	82	78	82
入口パイプと出口パイプのインターフェース	DN	65	150	150	150
オイルセパレーター		横型一次オイルセパレーター
寸法
A（大）	mm	2400	3720	3720	3720
B（W）	mm	1100	2200	2300	2300
C（高）	mm	1450	2200	2300	2300
設置サイズ
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
輸送重量	kg	1700	7500	7700	7500
動作重量	kg	1750	7900	8100	7900
冷媒充填量	kg	45	350	300	350

低温スクリューチラーユニット性能パラメータ表（デュアルユニット / -30℃ / R22）

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
冷凍能力	kW	62	772	666	772
入力電力	くぅ	44	468	406	468
全負荷効率COP	kW/kW	1.41	1.65	1.64	1.65
コンプレッサー型式		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
コンデンサー
水流量	m3/h	23	267	230	267
水圧低下	kPa	26	82	71	80
入口パイプと出口パイプのインターフェース	DN	80	200	200	200
蒸発器
水流量	m3/h	14	176	152	176
水圧低下	kPa	52	98	97	103
入口パイプと出口パイプのインターフェース	DN	80	200	200	200
オイルセパレーター
寸法
A（大）	mm	3400	5500	5750	5750
B（W）	mm	1550	2500	2450	2450
C（高）	mm	1550	2300	2500	2500
設置サイズ
D	mm	2620	3880	4820	4820
E	mm	1050	1900	1900	1900
輸送重量	kg	2800	13000	12500	13000
動作重量	kg	2880	14000	13500	14000
冷媒充填量	kg	70	800	700	800
